• Country
• Germany

• Manufacturer / Brand
• SABA; Villingen

• Year
• 1979/1980 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 340030

• • Brand: Schwer & Söhne, GmbH

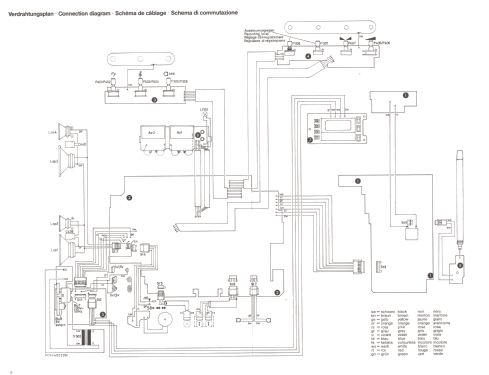

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors
• LA1201 TBA810 AN360 BA1320 BA333 2SD467 2SC458 2SC1335 2SC1368 2SA844 2SC460 2SA838 1S2473 KB269 RD7.5EB

• Main principle
• Superheterodyne (common)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Line plus power jack, mostly with battery or storage battery / 220 / DC 9 / D: 6 x 1.5 & for clock AA: 1 x 1.5 Volt

• Loudspeaker
• 4 Loudspeakers

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Radio-Recorder 414 Stereo Clock RCR 414 - SABA; Villingen

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 430 x 209 x 130 mm / 16.9 x 8.2 x 5.1 inch

• Notes

• Bezeichnung auf dem Typschild: Radio-Recorder 414 stereo clock, Leistungsaufnahme 25W, Anschlüsse für 2 externe Lautsprecher (DIN), Bandgerät und Tonabnehmer / Mikrofon. Betrieb über Netz 220V, Batterie 9V (6x Monozelle) und externe Stromversorgung 9V DC Hohlstecker.

  Anschlüsse für Dipolantenne und Kopfhörer 6,35mm Klinke Stereo. Schaltbare Skalenbeleuchtung, Stereo-Basisbreitenschalter, Stereo-Mono-Schalter, Bandsortenwahl, Aussteuerungsautomatik für Aufnahme schaltbar, Mikrofon-Mischeingang, Phonoeingang.

  Getrennte Regler für Tiefen- und Höhenwiedergabe, Mikrofoneingang, manuelle Aussteuerung beider Kanäle getrennt, Balance, Lautstärke.

  Eingebaute Digitaluhr mit Schalt- / Weckfunktion, welche über zusätzliche 1,5V-Zelle (Mignon) netzunabhängig gespeist wird. Zwei Instrumente für Batterie- und Feldstärkeanzeige, sie werden bei Kassettenbetrieb als Aussteuerungsanzeige umgeschaltet. Bandzählwerk, zwei eingbaute Mikrofone.

  Halbleiter teilweise mehrfach vorhanden, nicht alle Typen wurden erfasst.

• Net weight (2.2 lb = 1 kg)
• 4.5 kg / 9 lb 14.6 oz (9.912 lb)

• Author
• Model page created by Michael Salzgeber. See "Data change" for further contributors.
