• Country
• Germany

• Manufacturer / Brand
• SABA; Villingen

• Year
• 1979 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 85621

• • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 89

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Wave bands
• Broadcast (BC) and FM or UHF.

• Details
• Remote Control (with wire or wireless)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - For headphones or amp.

• Power out
• 140 W (max.)

• from Radiomuseum.org

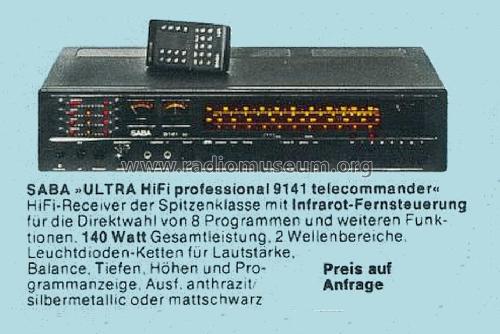

• Model: Ultra HiFi Professional 9141Tc Telecommander - SABA; Villingen

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 620 x 125 x 340 mm / 24.4 x 4.9 x 13.4 inch

• Notes
• • Stereo HiFi-Receiver
  • IR-Fernbedienung für Lautstärke, Höhen, Tiefen, Balance, Stationsspeicher, Bandwahl, Tonquellenwahl, Stummschaltung, Standby
  • UKW- und Mittelwellen-Tuner
  • 7 Stationsspeicher
  • Anschlüsse für: 2x Tonband, Phono
  • 4 Lautsprecher anschließbar
  • getrennte Antennenbuchsen für AM/FM
  • ICs: 26
  • Keramische Filter für AM und FM;
  • Gehäusefront in Silber oder Schwarz
  • IR-Fernbedienung TC91
  • Antennen-Rotorsteuerung
  • 140 Watt Gesamtleistung
  • Leuchtdioden-Ketten für Lautstärke, Balance, Tiefen, Höhen und Programmanzeige

• Net weight (2.2 lb = 1 kg)
• 13.6 kg / 29 lb 15.3 oz (29.956 lb)

• Mentioned in
• -- Original prospect or advert (Phora Katalog 1980's)

• Literature/Schematics (1)
• -- Original-techn. papers. (SABA Service-Schaltbild "HiFi 162")
