• Pays
• Japon

• Fabricant / Marque
• Sanyo Electric Co. Ltd.; Moriguchi (Osaka)

• Année
• 1972 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 238566

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 11

• Semi-conducteurs
• 2SC929 2SC930 2SC930 2SC930 2SC644 2SC945 2SC945 2SC945 2SC1383 2SC1383 2SB187 1S188 10D-1 DS442

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz; 3 Etage(s) BF

• Gammes d'ondes
• PO et 2 x OC

• Particularités
• Magnétophone à cassettes

• Tension / type courant
• Secteur et prise alimentation séparée (piles / accu) / 120; 200; 240 / C: 4 x 1.5 / 6 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm

• Puissance de sortie
• 1.5 W (max.)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: MW/SW1/SW2 Portable Radio Cassette Recorder M-2411H - Sanyo Electric Co. Ltd.;

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 286 x 190 x 82 mm / 11.3 x 7.5 x 3.2 inch

• Poids net
• 5 lb 2 oz (5.125 lb) / 2.327 kg

• Littérature
• -- Original prospect or advert

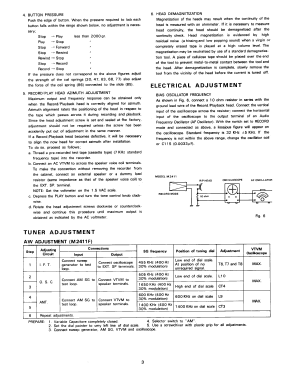

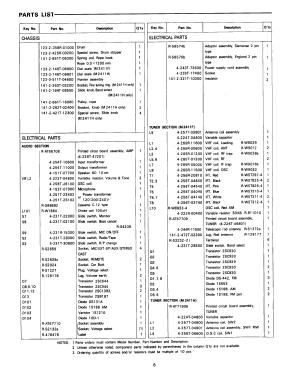

• Schémathèque (1)
• -- Original-techn. papers.

• Auteur
• Modèle crée par Sándor Selyem-Tóth. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 1775 modèles d'appareils, 1607 avec des images et 477 avec des schémas.
