F-8407A

Sanyo Electric Co. Ltd.; Moriguchi (Osaka)

Données
Forum
Images
Collections

  • Année
  • 1965 ??
  • Catégorie
  • Autoradio, ev. avec cassette
  • Radiomuseum.org ID
  • 171384

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de transistors
  • 23
  • Semi-conducteurs
  • Principe général
  • Super hétérodyne (en général); FI/IF 455 kHz
  • Gammes d'ondes
  • PO et FM
  • Tension / type courant
  • Accumulateur (par exemple pour autoradios ou radio) / 12 Volt
  • Haut-parleur
  • - Ce modèle nécessite des HP externes
  • Puissance de sortie
  • 4 W (qualité inconnue)
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: F-8407A - Sanyo Electric Co. Ltd.;
  • Forme
  • Chassis (pour intégration dans meuble)
  • Remarques
  • Solid state superheterodyne with RF amplifier and FM multiplex stereo decoder.
    Frequency range:
    FM: 87,5 ÷ 108 MHz.
    AM: 540 ÷ 1605 kHz.
  • Poids net
  • 1.350 kg / 2 lb 15.6 oz (2.974 lb)

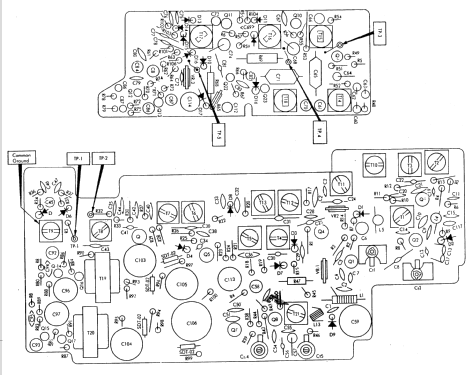

  • Schémathèque (1)
  • -- Schematic (Schemario di Apparecchi a Transistori Vol. 14° R. Rosati)
  • Auteur
  • Modèle crée par Eduard Abfalterer. Voir les propositions de modification pour les contributeurs supplémentaires.
