• Paese
• Giappone

• Produttore / Marca
• Sanyo Electric Co. Ltd.; Moriguchi (Osaka)

• Anno
• 1970 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 352462

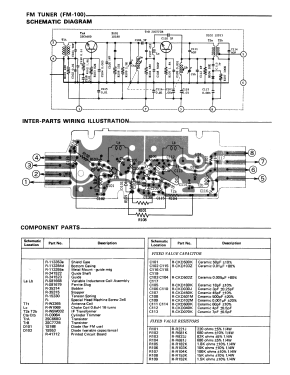

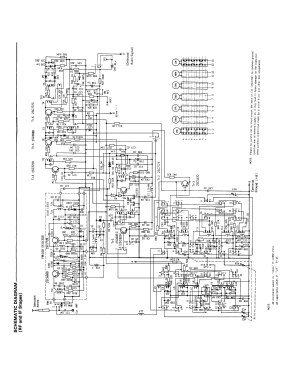

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 16

• Semiconduttori
• 2SC668 2SC772 2SC645 2SC772 2SC537 2SC772 2SC772 2SC772 2SB303 2SB186 2SB186 2SB186 2SC537 2SB405 2SD72 2SB492 1S188 1S334 1S553 1S1849R MA26

• Principio generale
• Supereterodina (in generale); ZF/IF 455/10700 kHz; 3 Stadi BF

• Gamme d'onda
• Onde medie (OM), lunghe (OL), piú di 2 gamme di onde corte (> 2 x OC) e MF (FM).

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / 110; 220 / D: 6 x 1.5 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Potenza d'uscita
• 1.4 W (2 W max.)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Solid State AM/FM/SW Portable Radio 16HA-861 - Sanyo Electric Co. Ltd.;

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 14.5 x 8 x 4.75 inch / 368 x 203 x 121 mm

• Annotazioni

• Band coverage:

  • LW: 150 - 350 kHz
  • MW: 515 - 1620 kHz
  • SW1: 2.3 - 5.2 MHz
  • SW2: 5.95 - 7.3 MHz
  • SW3: 9.5 - 12.5 MHz
  • SW2: 14.5 - 18 MHz
  • FM: 87 - 108 MHz

  Elliptical speaker: 4" x 6"

• Peso netto
• 7.5 lb (7 lb 8 oz) / 3.405 kg

• Letteratura / Schemi (1)
• -- Original-techn. papers.

• Autore
• Modello inviato da Miguel Bravo-Cos. Utilizzare "Proponi modifica" per inviare ulteriori dati.
