• Country
• Germany

• Manufacturer / Brand
• Schuh GmbH + Co.; Bad Pyrmont

• Year
• 1986

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 158672

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 43

• Semiconductors

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Material
• Metal case

• from Radiomuseum.org
• Model: ASM 5007 - Schuh GmbH + Co.; Bad Pyrmont

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 162 x 74 x 247 mm / 6.4 x 2.9 x 9.7 inch

• Notes

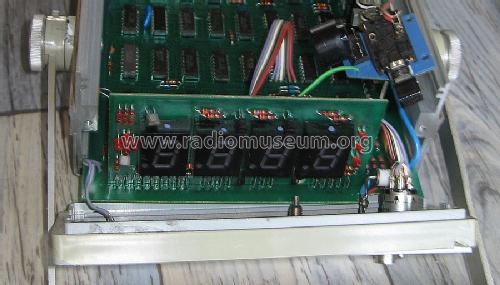

• Kombimeßgerät für Spannung, Widerstand und Frequenz. 4stellige Anzeige auf 20mm hohen roten 7Segment-Displays.
  Blaues Stahlblechgehäuse, Stirnseiten Kunststoff mit massiver (5mm) Aluplatte.
  Die Betriebsart wird am Drehschalter voreingestellt (Vac, Vdc, Vs+h, Ohm oder Hz), die Meßbereichseinstellung erfolgt automatisch. Das Meßsignal wird über eine BNC-Buchse zugeführt (mit Hinweis 1000V max.)
  Meßbereiche:
  Spannung: 0 ... 1000V
  Widerstand: 1Ohm ... 9,999MOhm
  Frequenz: 1Hz ... 999,9kHz
  Im Gerät sind 32 Transistoren und 43 ICs verbaut! Dabei stellt ein Ferranti ZN1040E (4stelliger Dekadentreiber) das hochintegrierteste Bauteil dar, die übrigen ICs sind einfache Torschaltungen oder OPAmps.
  Im Originalzustand ist der Trafo ohne Schmelzsicherung ständig mit dem Netz verbunden, das Netzkabel ist nicht zugentlastet, das Gehäuse = Minuspol ist über den Schutzleiter geerdet, also keine Potentialtrennung - entsprechende Vorsicht ist geboten!

• Net weight (2.2 lb = 1 kg)
• 1.8 kg / 3 lb 15.4 oz (3.965 lb)

• Price in first year of sale
• 1,247.00 DM
