FM Broadcast Monitor 310-C

Scott; H.H.; Maynard, Massachusetts

Data
Forum
Pictures
Collections

  • Year
  • 1958 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 233692

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 10700 kHz
  • Tuned circuits
  • 13 FM circuit(s)
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Alternating Current supply (AC) / 115 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: FM Broadcast Monitor 310-C - Scott; H.H.; Maynard,
  • Shape
  • Miscellaneous shapes - described under notes.
  • Dimensions (WHD)
  • 330 x 112 x 240 mm / 13 x 4.4 x 9.4 inch
  • Notes

  • Mono tuner; with Dynaural Interstation Noise Suppressor.

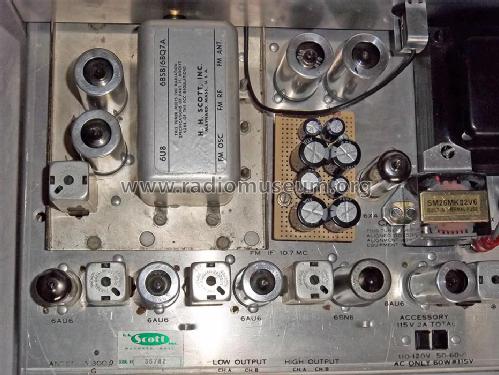

    The tuner was offered as a built-in device or with a wood case, but there were also devices with a sheet metal housing.

    Gerät wurde als Einbaugerät oder mit Gehäuse (Material in der Regel Holz aber es gab auch Geräte mit Blechgehäuse) angeboten.

  • Literature/Schematics (1)
  • -- Schematic
  • Author
  • Model page created by Roland Böhme. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model FM Broadcast Monitor is part of the collections of the following members.

 Forum

Forum contributions about this model: Scott; H.H.; Maynard: FM Broadcast Monitor 310-C

Threads: 1 | Posts: 1

Hallo.

Ich habe seit mehreren Jahren dieses Modell im Besitz und habe mich noch einmal damit befasst. Da ich auch im Internet keinen originalen Plan zu dem Modell gefunden habe hab ich mir den Plan vom Modell 310 B mal genauer angesehen und festgestellt das man diesen zum größten Teil durchaus als Vergleich heranziehen kann. Es gibt nur Unterschiede im Netzteil in Bezug auf die Spannungen am Spannungsteiler und in der Konstruktion vom Ratio. Die Anodenspannungen sowie auch die Gitterspannungen sind bis auf wenige Volt identisch zumal das Modell 310 B die selbe Röhrenbestückung hat.

Mit freundlichen Grüßen aus Greding, Roland Böhme.

Roland Böhme, 31.Jan.24
