• Pays
• Etats-Unis

• Fabricant / Marque
• Sears, Roebuck & Co.; Chicago (IL)

• Année
• 1937

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 56479

• • Brand: Silvertone

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 12

• Lampes / Tubes
• 6B8G 6J5G 6L7G 6J7G 6U5 6K7G 6K7G 6H6G 6C8G 6V6G 6V6G 5X4G

• Principe général
• Super hétérodyne avec étage HF; FI/IF 465 kHz

• Circuits accordés
• 7 Circuits MA (AM)

• Gammes d'ondes
• GO, OC et Police (Maritime)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 105-125 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique) / Ø 12 inch = 30.5 cm

• Puissance de sortie
• 12 W (qualité inconnue)

• Matière
• Boitier en bois

• De Radiomuseum.org

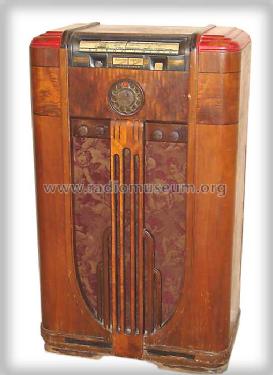

• Modèle: Silvertone 4787 Ch= 101.484 - Sears, Roebuck & Co.; Chicago

• Forme
• Console de forme générique

• Source extérieure
• Ernst Erb

• Source du schéma
• Rider's Perpetual, Volume 14 = 1944 = before 1943

• Schémathèque (1)
• Riders 14-13 to 15

• D'autres Modèles

• Vous pourrez trouver sous ce lien 5533 modèles d'appareils, 3235 avec des images et 4241 avec des schémas.
  Tous les appareils de Sears, Roebuck & Co.; Chicago (IL)
