Meteor 4103A Ch= 528.34701

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Sears, Roebuck & Co.; Chicago (IL)

• Anno
• 1955 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 329538

• • Brand: Silvertone

• Immagini
• Schemi

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 16

• Valvole
• 6BC5 6J6 6CB6 6CB6 6AM8 6AN8 6AU6 6U8 6T8 6K6GT 12BH7 6SN7GTA 6AV5GT 6AX4GT 1B3GT 21XP4

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Meteor 4103A Ch= 528.34701 - Sears, Roebuck & Co.; Chicago

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Annotazioni

• Meteor model 4103A is a 21” b/w TV with US standard VHF tuner channels 2 thru 13.
  Equipped with chassis 528.34701, VHF tuner T95-42 and picture tube 21XP4.



• Letteratura / Schemi (1)

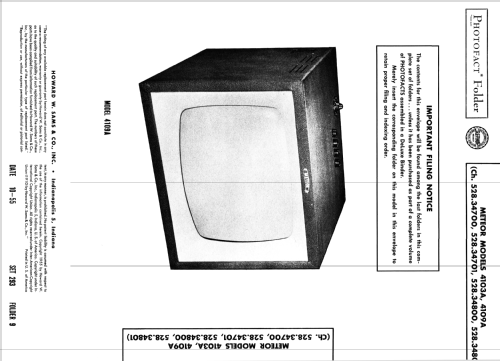

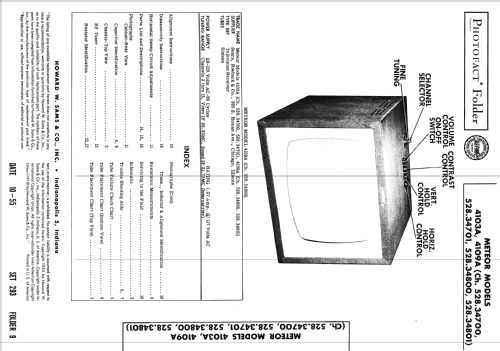

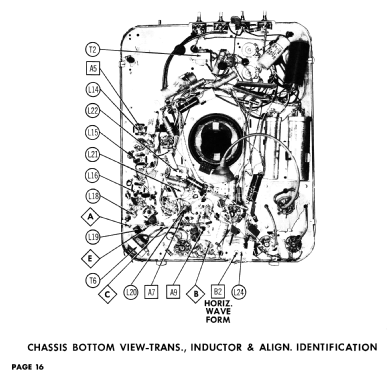

• Photofact Folder, Howard W. SAMS (Set 293 Folder 9 dated 10-55)

• Autore
• Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.
