Silvertone 8102CL Ch= 528.50126

• País
• Estados Unidos

• Fabricante / Marca
• Sears, Roebuck & Co.; Chicago (IL)

• Año
• 1958 ?

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 322211

• • Brand: Silvertone

• Imágenes
• Esquemas

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 14

• Válvulas
• 3BC5 5AT8 3CB6 5AM8 6BH8 5U8 6BN8 5AQ5 6CM7 6CG7 12AV5GA 12AX4GTA 1B3GT 17CFP4

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• Bandas de recepción puestas en notas.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente)

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: Silvertone 8102CL Ch= 528.50126 - Sears, Roebuck & Co.; Chicago

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Anotaciones

• Silvertone model 8102CL is a 17" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 528.50126, VHF tuner 95-134-0 and picture tube 17CFP4.

• Documentación / Esquemas (1)

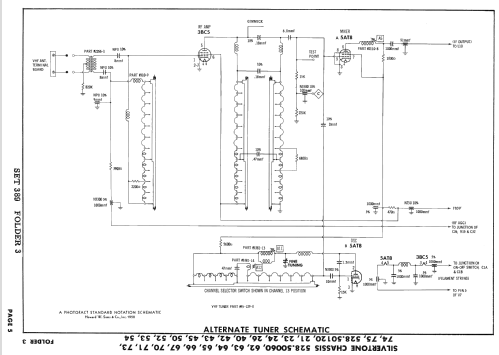

• Photofact Folder, Howard W. SAMS (Set 389 Folder 3 dated 2-58)

• Autor
• Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
