- Pays
- Etats-Unis
- Fabricant / Marque
- Sentinel Radio Corp., Evanston, Illinois
- Année
- 1956 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 275339

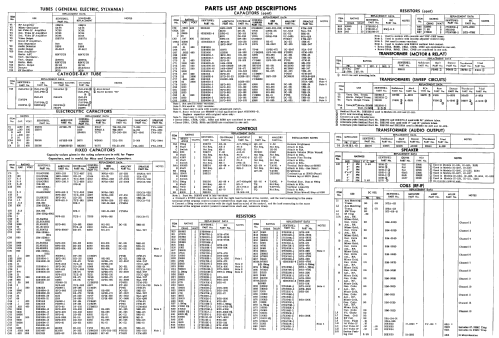

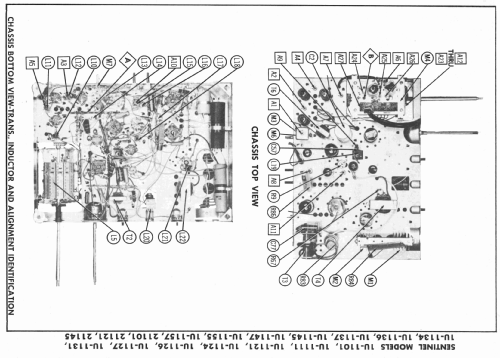

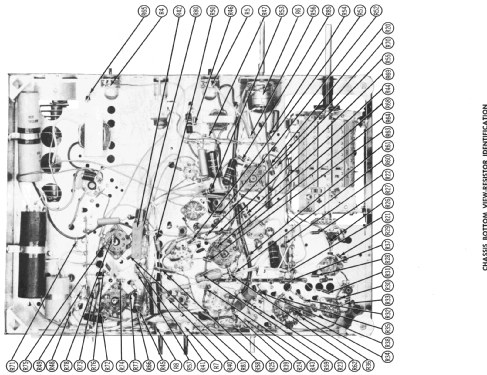

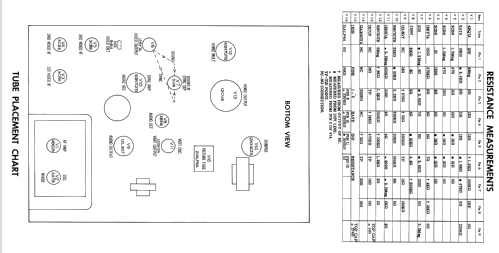

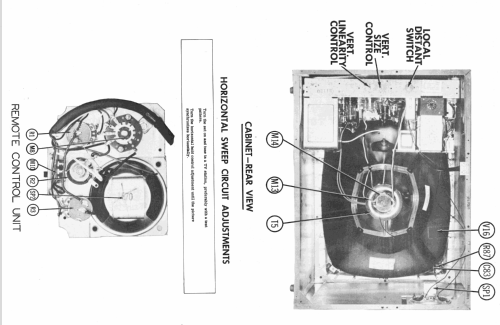

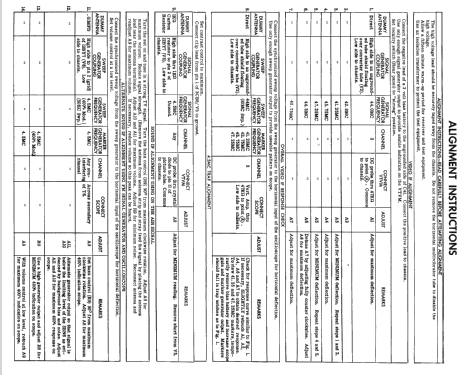

Picture from service manual.
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 17
- Lampes / Tubes
- 4BQ7A 5AT8 2AF4 3CB6 3CB6 3CB6 12BY7A 5U8 3BN6 12L6GT 6SN7GTB 12BH7A 6SN7GTB 12CU6 12AX4GTA 1X2B 21ALP4A
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- VHF/UHF (voir details en note)
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 cycles, 117V = 110 -120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 5 inch = 12.7 cm
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: 1U-1131 - Sentinel Radio Corp., Evanston
- Forme
- Modèle de table générique
- Remarques
-

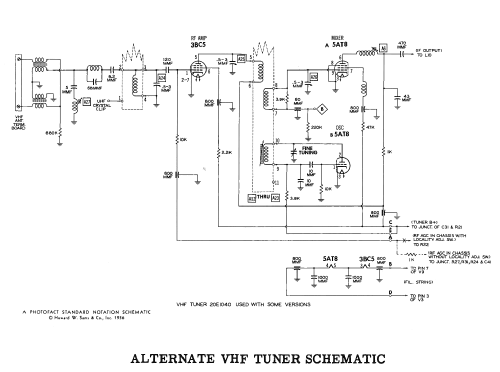

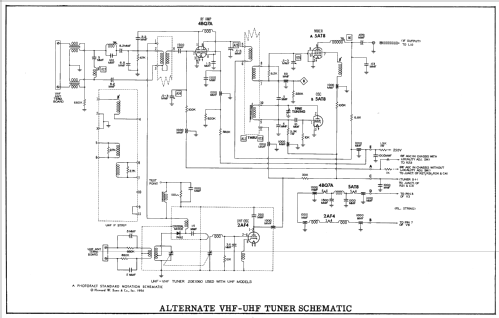

THE SENTINEL model 1U-1131 is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF.Equipped with VHF-UHF tuner 20E1060 and picture tube 21ALP4A.
- Schémathèque (1)
- Photofact Folder, Howard W. SAMS (Set 315 Folder 11)
- Schémathèque (2)
- Photofact Folder, Howard W. SAMS (Set 331 Folder 1 Dated 9-56)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 726 modèles d'appareils, 359 avec des images et 618 avec des schémas.
Tous les appareils de Sentinel Radio Corp., Evanston, Illinois
