1U-1202 Ch= Series A
Sentinel Radio Corp., Evanston, Illinois
- País
- Estados Unidos
- Fabricante / Marca
- Sentinel Radio Corp., Evanston, Illinois
- Año
- 1956 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 308367

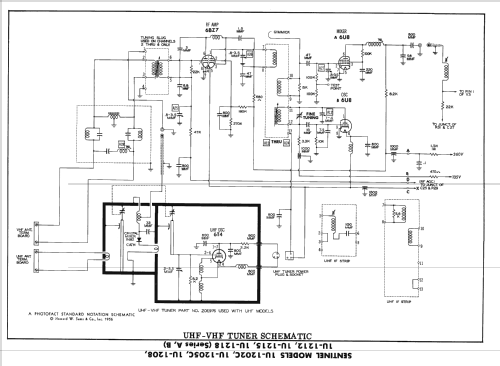

Picture from service manual.
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 22
- Válvulas
- 6BZ7 6U8 6T4 6CB6 6CB6 6CB6 12BY7 12AX7 6AU6 6AL5 6SN7GTA 6AQ5 6CS6 6SN7GTB 6W6GT 6SN7GTB 6CD6G 6AU4GT 1B3GT 5U4G 5U4G 21AMP4A
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente)
- Material
- Madera
- de Radiomuseum.org
- Modelo: 1U-1202 Ch= Series A - Sentinel Radio Corp., Evanston
- Forma
- Consola baja, patas más cortas del 50%.
- Anotaciones
-
Sentinel model 1U-1202 is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis Series A, VHF-UHF tuner 20E976 and picture tube 21AMP4A.
- Documentación / Esquemas (1)

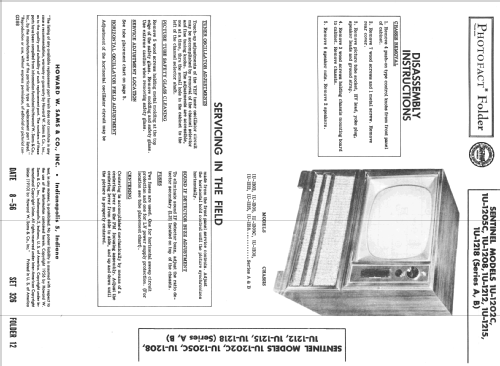

- Photofact Folder, Howard W. SAMS (Set 326 folder 12 dated 8-56)
- Autor
- Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
