- Produttore / Marca
- Sentinel Radio Corp., Evanston, Illinois
- Anno
- 1956 ?
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 275355

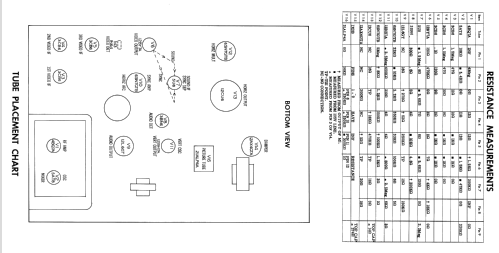

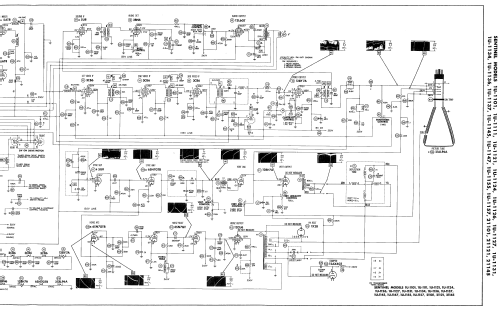

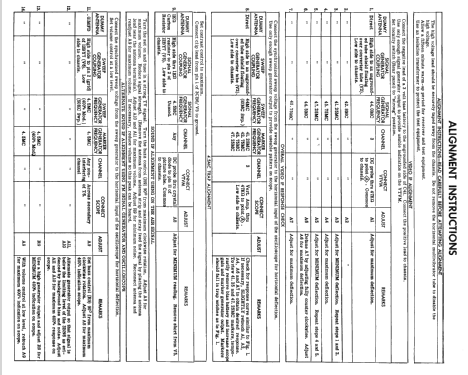

Picture from service manual.
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 16
- Valvole
- 4BQ7A 5AT8 3CB6 3CB6 3CB6 12BY7A 5U8 3BN6 12L6GT 6SN7GTB 12BH7A 6SN7GTB 12CU6 12AX4GTA 1X2B 21ALP4A
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 cycles, 117V = 110 -120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5 inch = 12.7 cm
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 1U-21121 - Sentinel Radio Corp., Evanston
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Annotazioni
-
SENTINEL MODEL 1U-21121 is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13, equipped with VHF-tuner 20E1051 or 20E1040 and picture tube 21ALP4A.
- Letteratura / Schemi (1)
- Photofact Folder, Howard W. SAMS (Set 315 Folder 11)
- Letteratura / Schemi (2)
- Photofact Folder, Howard W. SAMS (Set 331 Folder 1 Dated 9-56)
- Autore
- Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.
