- Pays
- Etats-Unis
- Fabricant / Marque
- Sentinel Radio Corp., Evanston, Illinois
- Année
- 1953 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 361746
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 26
- Lampes / Tubes
- 6BQ7 6J6 6CB6 6AU6 6CB6 6AU6 12BY7 6AU6 6AU6 6AU6 6AL5 6AV6 6K6GT 6AU6 6BE6 12AU7 6SN7GT 6BL7GT 6AL5 6SN7GT 6BG6GT 6W4GT 1B3GT 5U4G 5Y3GT 17HP4A
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- Bandes en notes
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 6 inch = 15.2 cm
- Matière
- Plastique moderne (pas de bakélite, ni de catalin)
- De Radiomuseum.org
- Modèle: 1U-461 - Sentinel Radio Corp., Evanston
- Forme
- Modèle de table générique
- Remarques
-
Sentinel model 1U-461 is a 17” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with VHF tuner 20E795 and picture tube 17HP4A.
- Schémathèque (1)

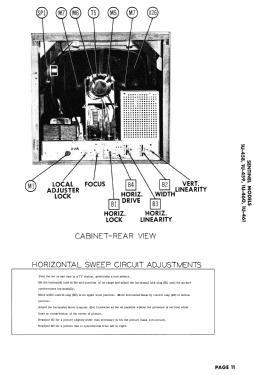

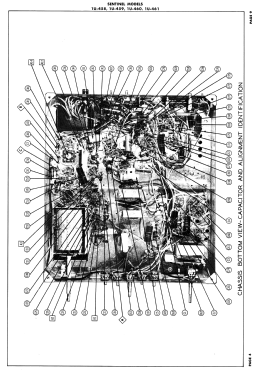

- Photofact Folder, Howard W. SAMS (Set 199, folder 10, dated 4-53)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 722 modèles d'appareils, 355 avec des images et 614 avec des schémas.
Tous les appareils de Sentinel Radio Corp., Evanston, Illinois
