462 Ch= 2WA

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Sentinel Radio Corp., Evanston, Illinois

• Anno
• 1953 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 363007

• Immagini
• Schemi

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 21

• Valvole
• 6BZ7 or 6BQ7 6J6 6CB6 6CB6 6CB6 6AH6 6AU6 6AL5 6SN7GT 6W6GT 6SN7GT 12BH7 6BL7GT 6SN7GT 6CD6G 6V3 6V3 1B3GT 5U4G 5U4G 27EP4A

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile). / Ø 12 inch = 30.5 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 462 Ch= 2WA - Sentinel Radio Corp., Evanston

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Annotazioni

• Sentinel model 462 is a 27” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 2WA VHF tuner 20E767 and picture tube 27EP4A.



• Letteratura / Schemi (1)

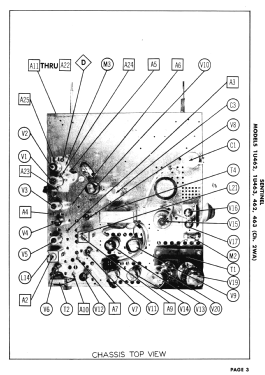

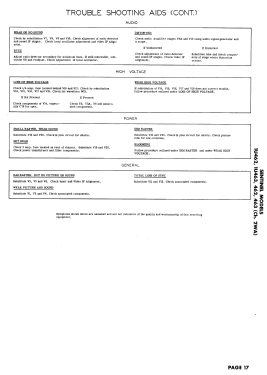

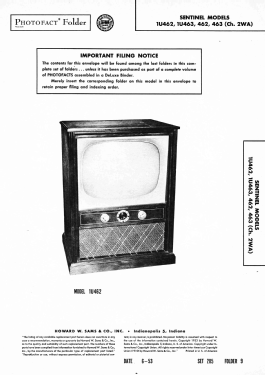

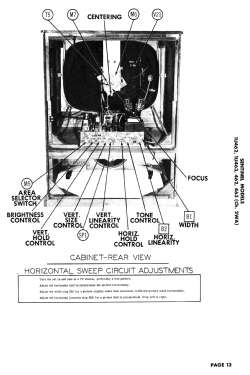

• Photofact Folder, Howard W. SAMS (Set 205, folder 9, dated 6-53)

• Autore
• Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 726 modelli, di cui 359 con immagini e 618 con schemi.
