Bloc d'alimentation / Redresseur RT605

Bloc d'alimentation / Redresseur RT605; La Radiotechnique RT (ID = 1848546) Power-S

Bloc d'alimentation / Redresseur RT605; La Radiotechnique RT (ID = 1848547) Power-S
Bloc d'alimentation / Redresseur RT605; La Radiotechnique RT (ID = 2277543) Power-S Bloc d'alimentation / Redresseur RT605; La Radiotechnique RT (ID = 2277544) Power-S
Bloc d'alimentation / Redresseur RT605; La Radiotechnique RT (ID = 1848545) Power-S
Use red slider bar for more.

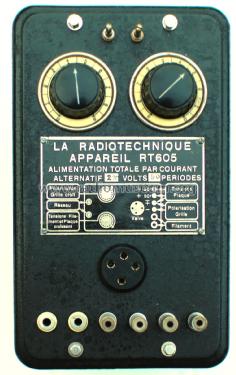

Bloc d'alimentation / Redresseur RT605; La Radiotechnique RT (ID = 2277543) Power-S
La Radiotechnique RT: Bloc d'alimentation / Redresseur RT605 [Power-S] ID = 2277543 1143x902
Select picture or schematic to display from thumbnails on the right and click for download.
For model Bloc d'alimentation / Redresseur RT605, La Radiotechnique (RT); Paris, Suresnes:
La valvula mostrada NO es la Dario V70 (original) Puse en su reemplazo una RGN504

Country:  France
Manufacturer / Brand:  La Radiotechnique (RT); Paris, Suresnes
Year: 1928 ?? Category: Power supply/conditioner or battery or charger
Valves / Tubes 1: V70_Dario or V55
schematic requested
Wave bands - without
Details Power Supply (not only Batt.El.)
Power type and voltage Alternating Current supply (AC) / 40-60 périodes / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Bloc d'alimentation / Redresseur RT605 - La Radiotechnique RT; Paris,
Material Metal case, TUBES VISIBLE
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 150 x 130 x 245 mm / 5.9 x 5.1 x 9.6 inch
Notes

Le bloc d'alimentation RT605 est destiné spécialement à l'alimentation totale des lampes « Radio-Réseau » par le réseau courant alternatif.

Il fournit: tension chauffage des lampes de 0,75 volts, tensions plaque de 40 et 120 volts. Un rhéostat sur le primaire du transformateur permet d'ajuster ces tensions. Un potentiomètre permet d'ajuster la tension de polarisation entre 0 et -15 Volt.

Un circuit de chauffage supplémentaire est prévu pour l'utilisation de la valve V55.

Une version avec borne supplémentaire pour les postes qui possèdent un réglage potentiométrique des grilles peut être fourni sur demande, au même prix.

Price in first year of sale 875.00 FRF
Mentioned in -- Original prospect or advert

Model page created by Mark Hippenstiel. See "Data change" for further contributors.



All listed radios etc. from La Radiotechnique (RT); Paris, Suresnes
Here you find 7 models, 7 with images and 1 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
