- Produttore / Marca
- Shanghai No.4 上海无线电四厂 Shanghai No.4 Radio Factory; Shanghai
- Anno
- 1968 ??
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 178392

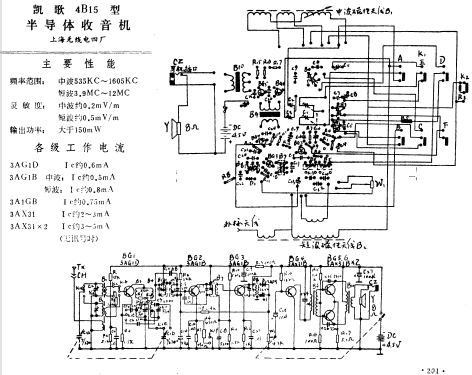

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di transistor
- 6
- Principio generale
- Supereterodina (in generale); ZF/IF 465 kHz; 2 Stadi BF
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Onde medie (OM) e corte (OC).
- Tensioni di funzionamento
- Batterie a secco / 4.5 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile)
- Materiali
- Plastica (non bachelite o catalina)
- Radiomuseum.org
- Modello: Kaige 凯歌 4B15 - Shanghai No.4 上海无线电四厂
- Forma
- Tascabile (portatile molto piccola), < 20 cm
- Annotazioni
- The radio model Kaige 凯歌 4B15 (Paean) offers the following key features 主要性能: Frequency range 频率范围: broadcast 535 - 1605 kc and SW 3.9 - 12 mc. The IF 中频频率 is most probably 465 kc. Sensitivity 灵敏度: 0.2 mV/m (SW 0.5 mV/m), selectivity 选择性: not given. Set audio output 额定功率: 150 mW. Electric power consumption 电源消耗 at zero signal 零信号: is not given. Loudspeaker impedance is 8 ohm. 1 diode.
- Bibliografia
- 03-Transistor Radio Circuit Manual 1981 August (1 of 5) (page 36.)
- Letteratura / Schemi (1)
- 02-Radio Manual unknown date, 380 pages (page 201.)
- Autore
- Modello inviato da Ernst Erb. Utilizzare "Proponi modifica" per inviare ulteriori dati.
