• Land
• Volksrepublik China

• Hersteller / Marke
• Shanghai 101 上海一O一厂 Shanghai 101 Factory; Shanghai

• Jahr
• 1975 ??

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 178049

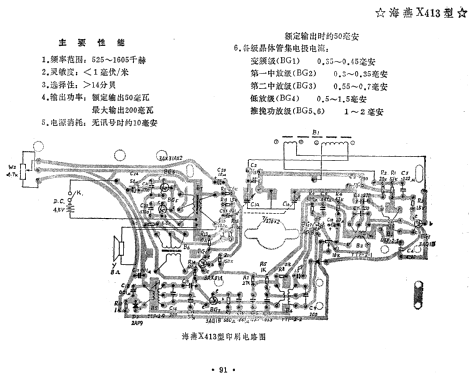

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 6

• Halbleiter
• 3AG1B 3AG1B 3AG1B 3AX31A 3AX31A 3AX31A 2CP10 2AP9

• Hauptprinzip
• Superhet allgemein; ZF/IF 465 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 5 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Trockenbatterien / 4.5 Volt

• Lautsprecher
• Dynamischer LS, Prinzip (Edyn oder Pdyn) nicht gegeben.

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: Petrel 海燕 X413 - Shanghai 101 上海一O一厂

• Form
• Kleines Reisegerät oder «Taschengerät» < 20 cm.

• Abmessungen (BHT)
• 175 x 100 x 40 mm / 6.9 x 3.9 x 1.6 inch

• Bemerkung
• The model Haiyan 海燕 X413 (Petrel) has the following key features 主要性能: Frequency range 频率范围: broadcast band 535 - 1605 kc. Sensitivity 灵敏度: < 1 mV/m. Selectivity 选择性: > 14 dB. Set audio output 额定功率: 50 mW (200 mW). Electric power consumption 电源消耗 at zero signal 零信号: 10 mA, at max. it is 50 mA. The IF frequency is 465 kc. Loudspeaker 8 ohm. 2 diodes.

• Datenherkunft
• 03-Transistor Radio Circuit Manual 1981 August (1 of 5)

• Literaturnachweis
• 19-Radio Manual Shanghai 101 Factory, 1981 (26 models) (page 55.)

• Literatur/Schema (1)
• 02-Radio Manual unknown date, 380 pages (page 103, drawing 244.)

• Autor
• Modellseite von Ernst Erb angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

• Weitere Modelle

• Hier finden Sie 28 Modelle, davon 28 mit Bildern und 27 mit Schaltbildern.
