- Land
- Volksrepublik China
- Hersteller / Marke
- Shanghai No.3 上海无线电三厂 Shanghai No.3 Radio Factory: Shanghai
- Jahr
- 1966 ??
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 176098

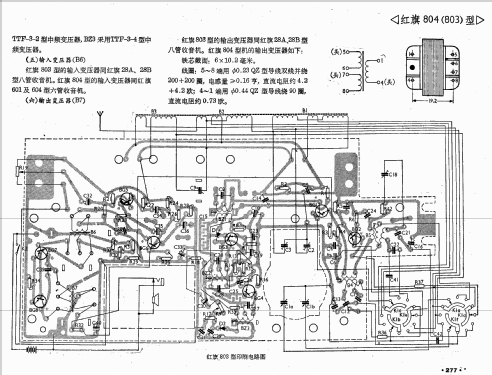

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Transistoren
- 8
- Hauptprinzip
- Superhet allgemein; ZF/IF 465 kHz; 3 NF-Stufe(n)
- Anzahl Kreise
- 5 Kreis(e) AM
- Wellenbereiche
- Mittelwelle und 2 x Kurzwellen.
- Betriebsart / Volt
- Trockenbatterien / 4 x 1.5 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch)
- Material
- Plastikgehäuse (nicht Bakelit), Thermoplast
- von Radiomuseum.org

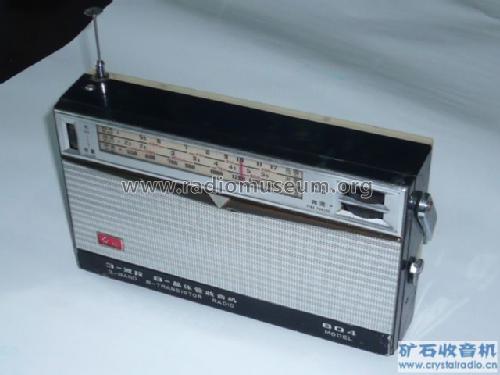

- Modell: Hongqi 红旗 804 - Shanghai No.3 上海无线电三厂
- Form
- Reisegerät > 20 cm (netzunabhängig betreibbar)
- Abmessungen (BHT)
- 235 x 137 x 50 mm / 9.3 x 5.4 x 2 inch
- Bemerkung
- The models Hongqi 红旗 803 and 804 have broadcast and the 2 SW 2.3 - 5.5 MHz and 5.5 - 12 MHz. The models share the same schematic and the same photo.
- Literatur/Schema (1)
- 01-Transistor Radio Manual 1972, 2nd Ed. 2nd Print 1983 (page 274.)
- Autor
- Modellseite von Ernst Erb angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
