For model Tischfernsprecher 48 W48, Deutsche Bundespost / Deutsche Telekom AG; Bonn:

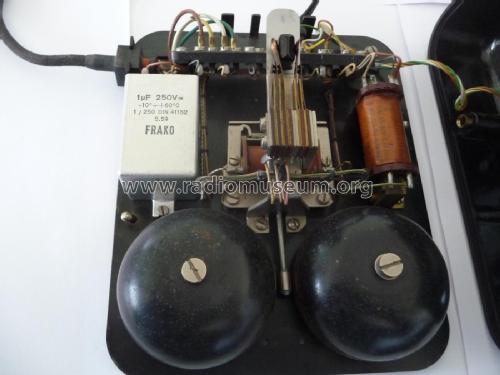

Das Telefon Siemens W48, schwarz mit 1-Spulenwecker

Country:  Germany
Manufacturer / Brand:  Deutsche Bundespost / Deutsche Telekom AG; Bonn
Year: 1948 Category: Telephony - wire and wireless
Semiconductors (the count is only for transistors) AB10/2
Wave bands - without
Details
Power type and voltage Other, details in remarks or not known. / 60 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 4.7 cm = 1.9 inch
Power out
from Radiomuseum.org Model: Tischfernsprecher 48 W48 - Deutsche Bundespost / Deutsche
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 155 x 150 x 185 mm / 6.1 x 5.9 x 7.3 inch
Notes

Tischfernsprecher, von verschiedenen Firmen für die Deutsche Bundespost gebaut und 1948 als Nachfolger für den W38 eingeführt. Entwicklung lag bei Siemens & Halske.
Farben schwarz und elfenbein.
Diverse Ausführungen mit und ohne Erdtaste und Schauzeichen.
Es befinden sich ein AB10/2, Anti-paralleler Selen-Gleichrichter im Hörer als Lautstärkebegrenzer.
Stromversorgung aus der Amtsleitung des Fernsprechnetzes.
Der "Lautsprecher" in der Hörmuschel hat 250Ω.

In Ostdeutschland gab es das nahezu identische Modell W55, welches beim Fernmeldewerk Nordhausen gebaut wurde. Dieses war jedoch ausschließlich in schwarz erhältlich.

Net weight (2.2 lb = 1 kg) 1.8 kg / 3 lb 15.4 oz (3.965 lb)

Model page created by Benjamin Krippner. See "Data change" for further contributors.
