Gouverneur ; Sonolor; Paris, La (ID = 1864559) Radio
Sonolor; Paris, La: Gouverneur [Radio] ID = 1864559 933x525
Select picture or schematic to display from thumbnails on the right and click for download.
For model Gouverneur, Sonolor; Paris, La Courneuve

Country:  France
Manufacturer / Brand:  Sonolor; Paris, La Courneuve
Year: 1967/1968 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: SFT358 SFT357 SFT316 SFT316 SFT316 SFT353 SFT353 SFT353 SFT322 SFT322 unknown_diode unknown_diode SFD107 SFD107 BA110
schematic requested
Main principle Super-Heterodyne (Super in general); ZF/IF 484/10700 kHz
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Batteries / addl. power jack / 2 x 4.5 / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Gouverneur - Sonolor; Paris, La Courneuve
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 290 x 190 x 85 mm / 11.4 x 7.5 x 3.3 inch
Notes

5 gammes d'ondes dont 2 OC et 1 FM. Gammes couvertes :

  • GO (LW) de 1100 à 2000 m
  • PO (MW) de 185 à 576 m
  • OC1 (SW1) de 42 à 130 m
  • OC2 (SW2) de 15 à 44 m
  • FM de 87 à 108 MHz

Clavier 7 touches. Contrôle de tonalité séparé grave et aigu. HP elliptique de 12 x 19 cm, Z = 15 ohms. Cadre ferrite et antenne télescopique orientable incorporés. Prises magnétophone, antenne auto et écouteur. Prise sortie adapteur secteur.

Coffret matière plastique gainé anti-choc.

Le schéma mentionne deux diodes 2N542 mais ce type serait un transistor. Le type 1N542 existe, mais il se compose de deux diodes 1N541. Reste à déterminer.

Price in first year of sale 270.00 FRF

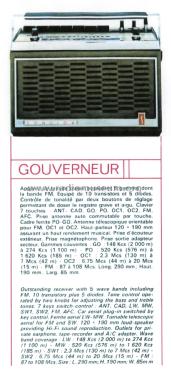

Literature/Schematics (1) -- Original prospect or advert (Le Haut Parleur 1968)

Model page created by Raynal Aufils. See "Data change" for further contributors.



All listed radios etc. from Sonolor; Paris, La Courneuve
Here you find 87 models, 76 with images and 22 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
