3-Speaker System SS-H 2800

3-Speaker System SS-H 2800; Sony Corporation; (ID = 2342450) Speaker-P

3-Speaker System SS-H 2800; Sony Corporation; (ID = 2342451) Speaker-P
3-Speaker System SS-H 2800; Sony Corporation; (ID = 2342439) Speaker-P 3-Speaker System SS-H 2800; Sony Corporation; (ID = 2342441) Speaker-P
3-Speaker System SS-H 2800; Sony Corporation; (ID = 2342442) Speaker-P 3-Speaker System SS-H 2800; Sony Corporation; (ID = 2342443) Speaker-P
3-Speaker System SS-H 2800; Sony Corporation; (ID = 2342444) Speaker-P 3-Speaker System SS-H 2800; Sony Corporation; (ID = 2342445) Speaker-P
3-Speaker System SS-H 2800; Sony Corporation; (ID = 2342447) Speaker-P 3-Speaker System SS-H 2800; Sony Corporation; (ID = 2342448) Speaker-P
Use red slider bar for more.
3-Speaker System SS-H 2800; Sony Corporation; (ID = 2342439) Speaker-P
Sony Corporation;: 3-Speaker System SS-H 2800 [Speaker-P] ID = 2342439 1400x1450
Select picture or schematic to display from thumbnails on the right and click for download.
For model 3-Speaker System SS-H 2800, Sony Corporation; Tokyo

Country:  Japan
Manufacturer / Brand:  Sony Corporation; Tokyo
Year: 1995 ?? Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker 3 Loudspeakers
Power out 80 W (unknown quality)
from Radiomuseum.org Model: 3-Speaker System SS-H 2800 - Sony Corporation; Tokyo
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 175 x 350 x 240 mm / 6.9 x 13.8 x 9.4 inch
Notes

Box mit 3 Lautsprechern, Übertragungsbereich: 55...20000 Hz. Hochtonlautsprecher (super tweeter) , Mittelton- (tweeter) und Basslautsprecher (woofer).

Beim Hochtöner ist keine Bezeichnung erkennbar, der Mittelton ist Made in China; Bezeichnung: Sony 1-504-175- 21 (8333TP1), der 13cm-Basslautsprecher  ist Made in Thailand; Bezeichnung: Sony 1-504- 264-11 (M 836 A).
Die Frequenzweiche hat als Bauteil einen Tesla Kondensator Typ TF 202: 2,2 µF, 35 Volt.

Das Gehäuse besteht aus " Spanplatten " und frontseitig ist, in der Explosivdarstellung gut zu erkennen, ein Plastechassis, welches alle Speaker aufnimmt und die erforderlichen Öffnungen für den Schallaustritt aufweist.

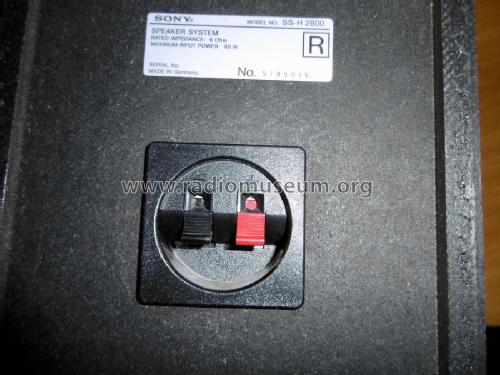

Die Boxen selbst haben keinerlei Innendämmung. Der Zusammenbau ist offensichtlich in Deutschland erfolgt (Made in Germany).



Mentioned in -- Collector info (Sammler)

Model page created by Wolfgang Lill. See "Data change" for further contributors.
