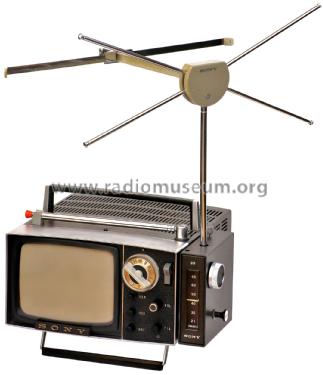

Micro TV 5-202E
Sony Corporation; Tokyo
- Country
- Japan
- Manufacturer / Brand
- Sony Corporation; Tokyo
- Year
- 1962
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 92087
Sony Sales Brochure
EbayDE ritter-rainer
EbayDE ritter-rainer
EbayDE ritter-rainer
Werbung in der Zeitschrift Hobby 1966
Zeitschrift Hobby 1966
- Number of Tubes
- 4
- Valves / Tubes
- Number of Transistors
- 25
- Semiconductors
- Main principle
- Superheterodyne (common)
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Line / Batteries (any type) / 12; 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Various materials
- from Radiomuseum.org
- Model: Micro TV 5-202E - Sony Corporation; Tokyo
- Shape
- Portable set > 8 inch (also usable without mains)
- Notes
-
European VHF Model with 5.5 MHz Audio, Optional Snap on UHF Tuner, 4.25" Picture Tube.
Compare with the identical looking Sanyo Portable TV
- Net weight (2.2 lb = 1 kg)
- 3.7 kg / 8 lb 2.4 oz (8.15 lb)
- Mentioned in
- -- Original prospect or advert (Natiobnal Geographic with picture, 1962 November but without chassis designation.)
- Author
- Model page created by a member from A. See "Data change" for further contributors.
- Other Models
-
Here you find 3969 models, 3829 with images and 954 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Sony Corporation; Tokyo
Collections
The model Micro TV is part of the collections of the following members.
Forum contributions about this model: Sony Corporation;: Micro TV 5-202E
Threads: 1 | Posts: 1
Ein kleiner aber „gemeiner“ Fehler
an dem schon viele Reparaturversuche gescheitert sind…
Die Zeilenendstufe (Blau) zeigt keine Funktion
der Treiber (2SC140 Gelb) sowie Endtransistor (2SC41 Blau)
werden heiß, der Emitterwiderstand 4,7Ohm (nicht wie im Schaltbild 47Ohm) vom Treibertransistor (2SC140 Gelb) brennt ab.
Die Ursache ist der „außer Gefechte“ gesetzte Horizontaloszillator…(Grün)
Verursacht wir dies durch den defekten Buffer Transistor (2SD65 Rot)
Wenn man diesen auslötet und überprüft zeigt dieser sich meistens noch OK
(ist er aber nicht… ;-)
Diesen Germanium Transistor Typ zu beschaffen gestaltet sich schwierig…
Ich habe diesen einfach durch einen Silizium BC107 ersetz
der einwandfrei in dieser Schaltung funktioniert!
Liebe Grüße Axel Paap
Axel Paap, 13.May.17
