Stereo Turntable System PS-F5

• Country
• Japan

• Manufacturer / Brand
• Sony Corporation; Tokyo

• Year
• 1982

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 117756

• Picture

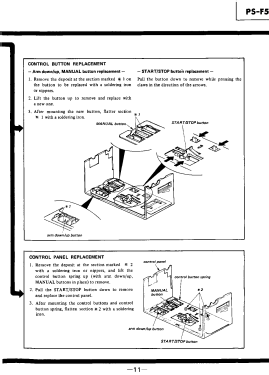

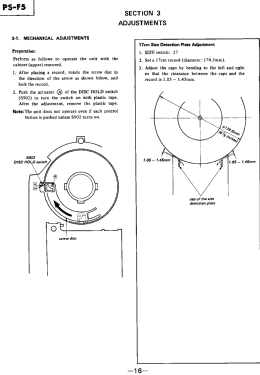

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Record Player (not changer)

• Power type and voltage
• Dry Batteries / 4 × 1,5 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Stereo Turntable System PS-F5 - Sony Corporation; Tokyo

• Shape
• Design Radio or Novelty / Gadget - fancy or unusual shape.

• Dimensions (WHD)
• 110 x 270 x 75 mm / 4.3 x 10.6 x 3 inch

• Notes

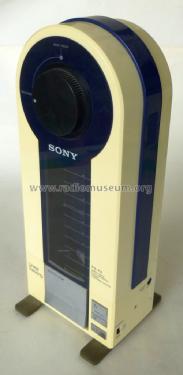

• Der Sony PS-F5 ist ein transportabler Schallplattenspieler mit Direktantrieb und Tangentialtonarm.
  Magnetischer Tonabnehmer (MM) mit Abtastnadel Typ ND-144G.
  Geschwindigkeit 33 und 45 U/min. Plattengröße 17 und 30 cm.
  2 regelbare Ausgänge für Kopfhörer/Line. Kann stehend (Platte senkrecht), liegend oder an der Wand hängend verwendet werden.
  Stromversorgung auch über externes Netzgerät 6 V möglich.

• Net weight (2.2 lb = 1 kg)
• 1.7 kg / 3 lb 11.9 oz (3.744 lb)

• Source of data
• -- Collector info (Sammler)

• Author
• Model page created by Bernhard Nagel. See "Data change" for further contributors.
