Air Castle TP2103 Ch= 109B

Spiegel Inc. (Continental); Chicago

Données
Forum
Images
Collections

  • Année
  • 1938
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 59289

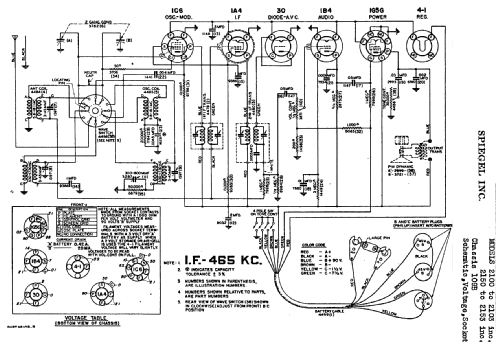

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 5
  • Principe général
  • Super hétérodyne (en général); FI/IF 465 kHz
  • Circuits accordés
  • 6 Circuits MA (AM)
  • Gammes d'ondes
  • PO et OC
  • Tension / type courant
  • Piles (rechargeables ou/et sèches) / 135 & 3 Volt
  • Haut-parleur
  • HP magnétique (sans details) / Ø 6 inch = 15.2 cm
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: Air Castle TP2103 Ch= 109B - Spiegel Inc. Continental;
  • Forme
  • Modèle de table profil bas (grand modèle).
  • Dimensions (LHP)
  • 20.75 x 12.25 x 10 inch / 527 x 311 x 254 mm
  • Remarques

  •

     Model  Differences
     TP2100  Battery operated
     TP2101  Battery operated with all-wave doublet antenna system
     TP2102  With 1000-hour Battery Kit
     TP2103  With 1000-hour Battery Kit and all-wave doublet antenna system

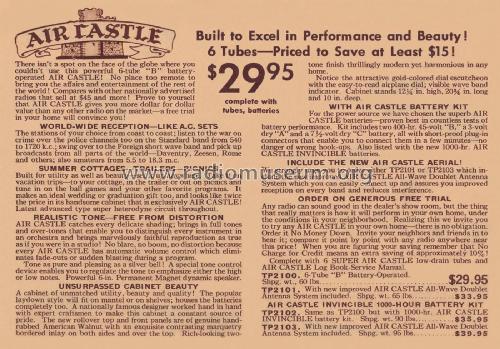

  • Prix de mise sur le marché
  • 39.95 $
  • Source extérieure
  • Ernst Erb

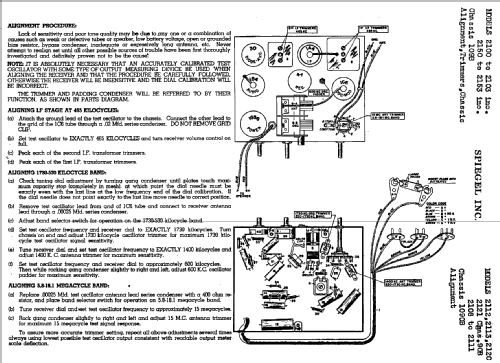

  • Source du schéma
  • Rider's Perpetual, Volume 10 = 1939 and before
  • Schémathèque (1)
  • Riders 10-25 , 10-26
