Labornetzteil 3205

Labornetzteil 3205; Statron (ID = 204747) Equipment

Labornetzteil 3205; Statron (ID = 204748) Equipment

Labornetzteil 3205; Statron (ID = 204746) Equipment
Labornetzteil 3205; Statron (ID = 310601) Equipment Labornetzteil 3205; Statron (ID = 310602) Equipment
Labornetzteil 3205; Statron (ID = 495391) Equipment Labornetzteil 3205; Statron (ID = 755754) Equipment
Labornetzteil 3205; Statron (ID = 755755) Equipment Labornetzteil 3205; Statron (ID = 755756) Equipment
Labornetzteil 3205; Statron (ID = 755757) Equipment Labornetzteil 3205; Statron (ID = 755758) Equipment
Labornetzteil 3205; Statron (ID = 811545) Equipment Labornetzteil 3205; Statron (ID = 811546) Equipment
Use red slider bar for more.
Labornetzteil 3205; Statron (ID = 310601) Equipment

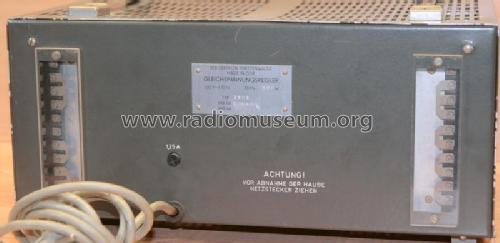

Statron: Labornetzteil 3205 [Equipment] ID = 310601 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Labornetzteil 3205, Statron Fuerstenwalde, VEB (Ostd.)

Country:  Germany
Manufacturer / Brand:  Statron Fuerstenwalde, VEB (Ostd.)
Year: 1977 ?? Category: Service- or Lab Equipment
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Labornetzteil 3205 - Statron Fuerstenwalde, VEB
Material Metal case
Shape Tablemodel, with any shape - general.
Notes Labornetzgerät 2× 0,01-30 V / 0,005-1 A.
Net weight (2.2 lb = 1 kg) 10 kg / 22 lb 0.4 oz (22.026 lb)
Collectors' prices
Mentioned in -- Original-techn. papers.

Model page created by Anselm Garten. See "Data change" for further contributors.



All listed radios etc. from Statron Fuerstenwalde, VEB (Ostd.)
Here you find 101 models, 69 with images and 28 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Statron: Labornetzteil 3205
Threads: 1 | Posts: 1
Hits: 2267     Replies: 0
statron: 3205; Labornetzteil
Klaus Bayer
05.May.11
  1

Hallo,

habe gerade mein Statron 3205 repariert.

Eigentlich ist es sehr robust, nur Spannungen von außen sind scheinbar kritisch. Ich hatte Akkus geladen und aus irgendeinem Grunde ist die Spannung von außen höher als die vom Netzteil gewesen. Dabei kommt die im Gerät befindliche Schutzschaltung gegen zu hohe Spanungen zur Wirkung und der Thyristor V1 (ST103) schaltet durch. Leider wird er in diesem Fall zerstört, da er den angeschlossenen Akku versucht kurz zu schließen.

Der Fehler zeigt sich folgendermaßen: Entfernt man den Akku, also Klemmen frei, fließt der Strom je nach Strombegrenzung. Die entsprechende LED leuchtet. Dreht man nun die Spannung gegen Null, wird der Strom kleiner.

Nach Austausch des Thyristirs ist alles wieder in Ordnung.

Ich werde ab jetzt nur noch Akkus mit in Reihe liegender Diode laden. Damit wird ein Strom ins Gerät unterbunden.

Gruß

Klaus Bayer


Statron: Labornetzteil 3205
