- Pays
- Etats-Unis
- Fabricant / Marque
- Steelman Phono & Radio Co.; Mount Vernon (NY)
- Année
- 1952 ?
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 357836

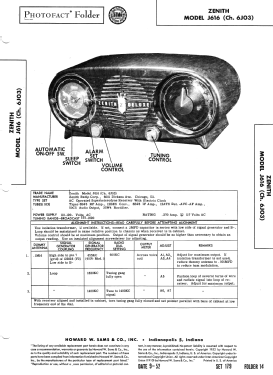

Picture from service manual.
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 5
- Lampes / Tubes
- 12BE6 or 12SA7 or 14Q7 12SK7 or 12BA6 or 14A7 14B6 or 12AT6 or 12SQ7 50C5 or 50L6 or 50A5 35W4 or 35Z5 or 35Y4
- Principe général
- Super hétérodyne (en général); FI/IF 455 kHz
- Gammes d'ondes
- PO uniquement
- Particularités
- Tourne disque sans changeur
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60Hz, 117V=110-120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 4.75 inch = 12.1 cm
- Matière
- Matériaux divers
- De Radiomuseum.org
- Modèle: 517 - Steelman Phono & Radio Co.;
- Forme
- Modèle de table générique
- Remarques
-
Steelman model 517 is an AC operated radio-phono combination superheterodyne receiver with 3 speed manual record player.
- Schémathèque (1)
- Photofact Folder, Howard W. SAMS (Set 179, folder 12, dated 9-52)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 125 modèles d'appareils, 87 avec des images et 114 avec des schémas.
Tous les appareils de Steelman Phono & Radio Co.; Mount Vernon (NY)
