• País
• Estados Unidos

• Fabricante / Marca
• Steelman Phono & Radio Co.; Mount Vernon (NY)

• Año
• 1952 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 196289

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 4

• Válvulas
• 1R5 1U4 1U5 3V4

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Pilas / 67.5 & 1.5 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 3.5 inch = 8.9 cm

• Material
• Cuero/Tela/ Plástico sobre otros materiales

• de Radiomuseum.org
• Modelo: 601 portable - Steelman Phono & Radio Co.;

• Forma
• Portátil > 20 cm (sin la necesidad de una red)

• Anotaciones

• Steelman model 601 is a battery operated portable AM superheterodyne receiver.

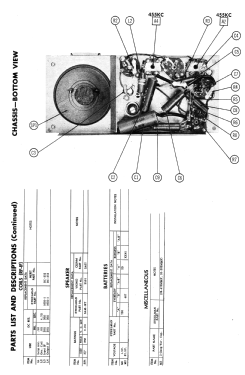

• Documentación / Esquemas (1)
• Photofact Folder, Howard W. SAMS (Set 177, folder 12, dated 8-52)

• Autor
• Modelo creado por Richard Watts. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 125 modelos, 87 con imágenes y 114 con esquemas.
