Taschenempfänger T101; Stern-Radio Berlin, (ID = 91429) Radio
Stern-Radio Berlin,: Taschenempfänger T101 [Radio] ID = 91429 904x636
Select picture or schematic to display from thumbnails on the right and click for download.
For model Taschenempfänger T101, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1961–1963 Category: Broadcast Receiver - or past WW2 Tuner

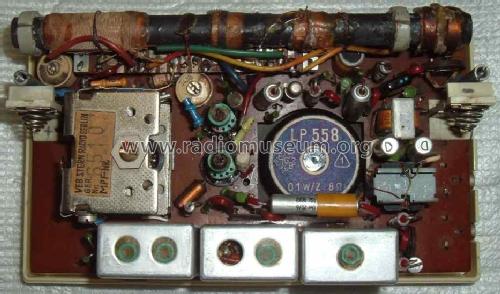

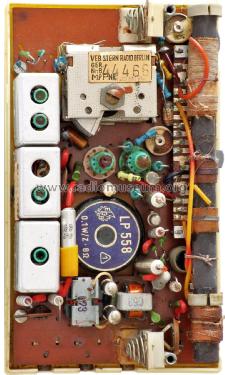

Semiconductors (the count is only for transistors) 7: OC170 OC871 OC871 OC811 OC811 OC821 OC821
Main principle Super-Heterodyne (Super in general); ZF/IF 455 kHz; 3 AF stage(s)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Dry Batteries / 4 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6.5 cm = 2.6 inch
Power out 0.15 W (unknown quality)
from Radiomuseum.org Model: Taschenempfänger T101 - Stern-Radio Berlin, VEB, RFT,
Material Modern plastics (no Bakelite or Catalin)

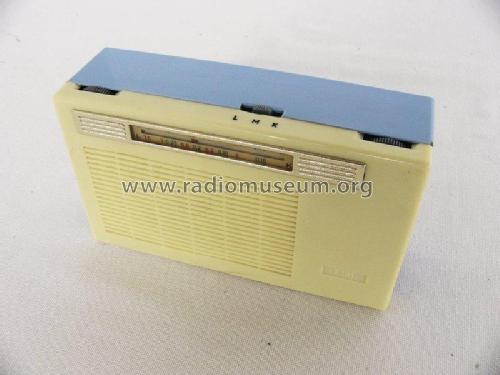

Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 155 x 92 x 46 mm / 6.1 x 3.6 x 1.8 inch

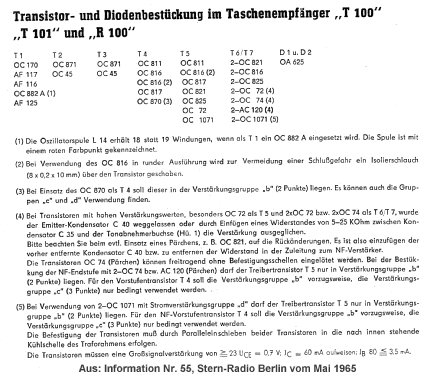

Notes 2 Dioden, 4 Batterien R6. Auch andere Transistorbestückung möglich. Zweifarbiges Polystyrolgehäuse, Anschlüsse für Schaltuhr, zweiten Lautsprecher und Plattenspieler. Ferritantenne für KML. Zusatzbox TZ10 als Netzteil und Wecker. - T100 und T101 unterscheiden sich lediglich rein äusserlich in der Anordnung der Skala (T100 Vertikal-, T101 Horizontalskala).
Net weight (2.2 lb = 1 kg) 0.5 kg / 1 lb 1.6 oz (1.101 lb)
Price in first year of sale 270.00 DM
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original-techn. papers. (Radio und Fernsehen 19/1961 S.615)
Literature/Schematics (1) Funkverlag Hein, Service-DVD
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
