Colortron 3005

Colortron 3005; Stern-Radio Staßfurt (ID = 1251959) Television

Colortron 3005; Stern-Radio Staßfurt (ID = 1251960) Television

Colortron 3005; Stern-Radio Staßfurt (ID = 1251961) Television

Colortron 3005; Stern-Radio Staßfurt (ID = 1251962) Television

Colortron 3005; Stern-Radio Staßfurt (ID = 1251963) Television

Colortron 3005; Stern-Radio Staßfurt (ID = 1251964) Television

Colortron 3005; Stern-Radio Staßfurt (ID = 1251965) Television

Colortron 3005; Stern-Radio Staßfurt (ID = 1251967) Television

Colortron 3005; Stern-Radio Staßfurt (ID = 1251973) Television

Colortron 3005; Stern-Radio Staßfurt (ID = 1251978) Television
Colortron 3005; Stern-Radio Staßfurt (ID = 1253033) Television Colortron 3005; Stern-Radio Staßfurt (ID = 1253032) Television
Use red slider bar for more.
Colortron 3005; Stern-Radio Staßfurt (ID = 1253033) Television
Stern-Radio Staßfurt: Colortron 3005 [Television] ID = 1253033 915x657

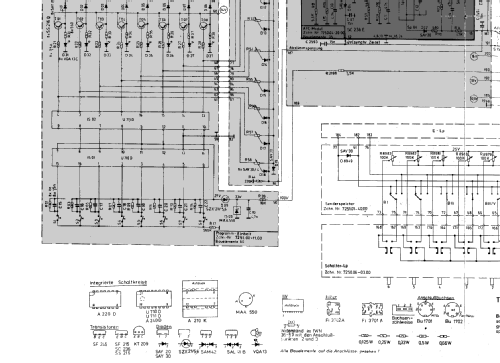

Select picture or schematic to display from thumbnails on the right and click for download.
For model Colortron 3005, Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...:
Bild aus der Bedienungsanleitung.

Country:  Germany
Manufacturer / Brand:  Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...
alternative name

Fernsehgerätewerk Staßfurt
Year: 1980 Category: Television Receiver (TV) or Monitor
Valves / Tubes 1: A56-701X
Semiconductors (the count is only for transistors) 52:
Main principle Superheterodyne (common); ZF/IF 38900 kHz
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Colortron 3005 - Stern-Radio Staßfurt, VEB, RFT
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 720 x 490 x 390 mm / 28.3 x 19.3 x 15.4 inch
Notes Der Empfänger Colortron 3005 entspricht in seiner Konzeption dem Colortron 3001, hat aber eine kleinere Bildröhre (A56-701X). Es kommt ein Sperrwandler- Netzteil (SNT) zum Einsatz. Das Gerät hat ein Horizontalchassis, welches die Ablenkschaltungen, den Farbdecoder und die RGB- Ansteuerung trägt. Der Tuner, der Bild- ZF- Verstärker und die AFC- Schaltung, sowie die Bedienelemente sind auf dem Empfangschassis untergebracht. Empfangen werden VHF Kanal 2 - 12 und UHF Kanal 21 - 39 nach CCIR in der Farbnorm SECAM. Die Umschaltung der 8 Speicherplätze erfolgt mit Kurzhubtasten, eine LED zeigt den ausgewählten Programmplatz an. Der Secam- Decoder (202.08-30.00) ist mit den ICs A295D und A220D aufgebaut. Anschlüsse für ein Bandgerät und für einen Kopfhörer sind vorhanden.
Net weight (2.2 lb = 1 kg) 33 kg / 72 lb 11 oz (72.687 lb)
Price in first year of sale 5'175.00 Mark
Source of data -- Schematic
Literature/Schematics (1) Service- DVD vom Funkverlag B. Hein.

Model page created by a member from A. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...
Here you find 398 models, 316 with images and 310 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
