• Country
• Germany

• Manufacturer / Brand
• Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...

• Year
• 1963

• Category
• Pre-stage (adaptor for SW/FM/VHF/UHF incl. built-in), Frequency converter

• Radiomuseum.org ID
• 191090

• • alternative name: Fernsehgerätewerk Staßfurt

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• PCC85 PC96

• Main principle
• Superheterodyne (common); ZF/IF 10700/5500 kHz

• Wave bands
• FM Broadcast Band Only

• Power type and voltage
• Powered by external power supply or a main unit.

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: UKW-Stufe - Stern-Radio Staßfurt, VEB, RFT

• Shape
• Chassis only or for «building in»

• Notes

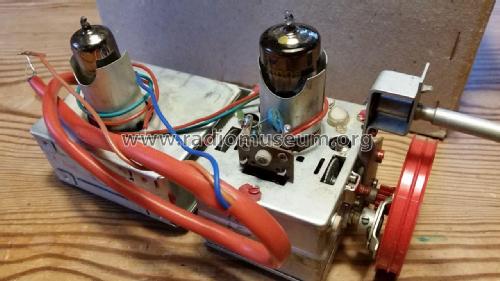

• Die UKW-Stufe ist ein "normaler" UKW-Tuner mit nachfolgendem ZF-Umsetzer von 10,7 auf 5,5 MHz, um die Ton-ZF-Stufen des Fernsehgerätes (und dessen gesamten NF-Teil) auch für den UKW-Empfang zu nutzen.
  Die UKW-Stufe wurde in Staßfurt entwickelt und ab 1961 in der Firma "Tonfunk Ermsleben" gebaut. Eingesetzt wurde sie in den TV-Geräten Staßfurt 53 TG 101, TS 101 und in ST 101 (Clarissa). Außerdem ist sie auch als Nachrüstsatz verkauft worden.
  Die PCC85 ist im Tuner und die PC96 im Umsetzer.

• Author
• Model page created by Jürgen Recke. See "Data change" for further contributors.
