• País
• USA (Stati Uniti d'America)

• Fabricante / Marca
• Stewart Warner Corp.; Chicago (IL)

• Año
• 1946

• Categoría
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 61205

• • Brand: Ferrodyne

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 6

• Válvulas

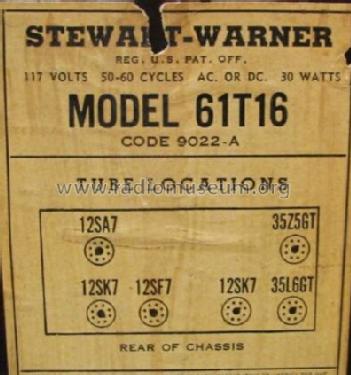

• 12SA7 12SK7 12SF7 12SK7 35L6GT 35Z5GT

• Principio principal
• Supereterodina con stadio RF; ZF/IF 455 kHz; 2 Stadi BF

• Número de circuitos sintonía
• 7 Circuiti Mod. Amp. (AM)

• Gama de ondas
• Solo onde medie (OM).

• Tensión de funcionamiento
• Alimentazione universale (doppia: CC/CA) / 117 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5 inch = 12.7 cm

• Materiali
• Bachelite

• de Radiomuseum.org

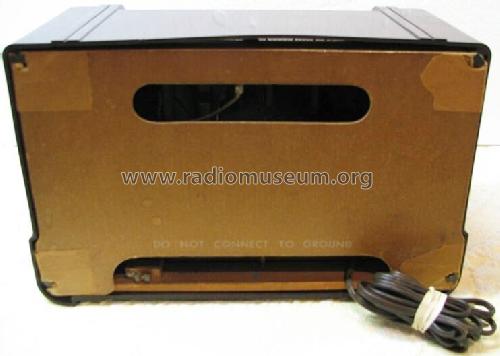

• Modelo: 61T16 Ch= 9022A - Stewart Warner Corp.; Chicago

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Ancho, altura, profundidad
• 12.5 x 8 x 7 inch / 318 x 203 x 178 mm

• Anotaciones
• Color=Mahogany
  Self Contained Loop Antenna. Sams photofact, set 1, folder 461-6, date 6-46, features the Stewart-Warner models 61T16 and 61T26 as the same schematic.

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• The Radio Collector's Directory and Price Guide 1921 - 1965

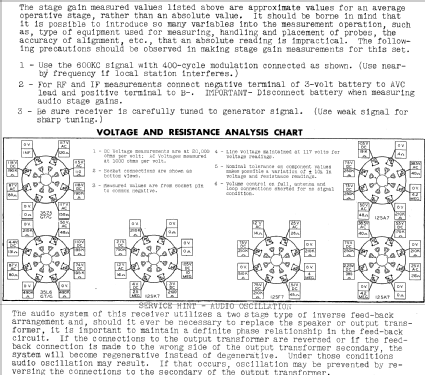

• Referencia esquema
• Rider's Perpetual, Volume 15 = 1947 and before

• Mencionado en
• Collector's Guide to Antique Radios 4. Edition (Beitman Radio Diagrams 1946)

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (6/46 461-6)
