Fernbildschreiber FB3010

Fernbildschreiber FB3010; Studiotechnik Berlin (ID = 2600242) Television
Use red slider bar for more.
Fernbildschreiber FB3010; Studiotechnik Berlin (ID = 2600242) Television

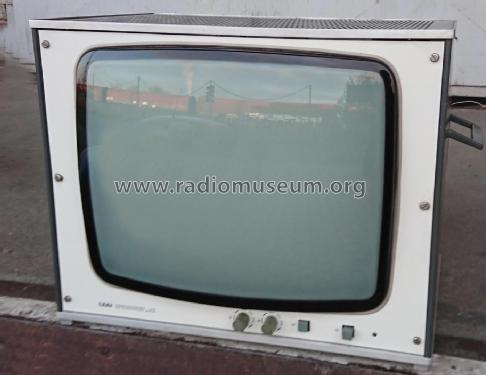

Studiotechnik Berlin: Fernbildschreiber FB3010 [Television] ID = 2600242 1400x1079
Select picture or schematic to display from thumbnails on the right and click for download.
For model Fernbildschreiber FB3010, Studiotechnik Berlin, VEB (Ostd.):
Gerät aus Bestand des Thüringer Elektromuseum Erfurt e.V. eigenes Foto

Country:  Germany
Manufacturer / Brand:  Studiotechnik Berlin, VEB (Ostd.)
Year: 1985/1986 Category: Television Receiver (TV) or Monitor
Valves / Tubes 1: B31G1
Semiconductors (the count is only for transistors) 36:
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110/220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Fernbildschreiber FB3010 - Studiotechnik Berlin, VEB Ostd
Material Metal case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 370 x 280 x 250 mm / 14.6 x 11 x 9.8 inch
Notes

Er wurde in Verbindung mit Kameras zur Übertragung von Daten in der Meteorologie, in der Fernsehaufnahmetechnik, zur Überwachung von Anlagen und Gebäuden eingesetzt. Er hat kein HF-Teil. Signalmäßig wird er mit einem BAS- Signal betrieben, die Synchronisation kann wahlweise intern und extern (gesonderter Anschluß) erfolgen.

Source of data - - Data from my own collection

Model page created by Wolfgang Lill. See "Data change" for further contributors.



All listed radios etc. from Studiotechnik Berlin, VEB (Ostd.)
Here you find 29 models, 24 with images and 6 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Studiotechnik Berlin: Fernbildschreiber FB3010
Threads: 1 | Posts: 3
Hits: 493     Replies: 2
studiotech: Falsches Bild
Alexander Schmitz
24.Feb.20
  1

Hallo,



Das bei diesen Modell hochgeladene Bild ist offensichtlich falsch. Es zeigt ein kleineres Modell FB2010 oder FB2011.



Hier gibt es beide zu sehen. Ich versuche gerade gute Bilder vom 3010 zu organisieren.



robotrontechnik.de/html/zubehoer/bildschirme.htm#fb3010

Heiko zur Mühlen
25.Feb.20
  2

Hallo Herr Schmitz, vielen Dank für den Hinweis. Ich habe den Hochlader angeschrieben und ihn um Klärung gebeten. Sie können sich in solchen Fällen auch gerne direkt an einen der Bild-Admins wenden. Viele Grüße, H.M.

Heiko zur Mühlen
25.Feb.20
  3

Hallo Herr Schmitz, das Bild habe ich jetzt von der Seite entfernt. Nochmals vielen Dank für den Hinweis. Viele Grüße, H.M.


Studiotechnik Berlin: Fernbildschreiber FB3010
End of forum contributions about this model
