T-7 All Transistor 7P12E (Ch= 1-638-1)
Sylvania (Hygrade, GTE, Nilco); Emporium (PA)
- Produttore / Marca
- Sylvania (Hygrade, GTE, Nilco); Emporium (PA)
- Anno
- 1959 ?
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 148952
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di transistor
- 7
- Principio generale
- Supereterodina (in generale); ZF/IF 455 kHz
- Gamme d'onda
- Solo onde medie (OM).
- Tensioni di funzionamento
- Batterie a secco / 1 x 6 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 3.5 inch = 8.9 cm
- Materiali
- Plastica (non bachelite o catalina)
- Radiomuseum.org
- Modello: T-7 All Transistor 7P12E - Sylvania Hygrade, GTE, Nilco;
- Forma
- Tascabile (portatile molto piccola), < 20 cm
- Annotazioni
-
Battery operated transistorized portable AM receiver. Sams Photofact set 500, folder 17, dated 9-60 features the Sylvania models 7P12E, 7P12T with chassis 1-638-1, the models 2800, 2808, 2809 with chassis 1-638-2 and the model 2901 with chassis 1-638-3 as the same schematic.
The original battery used was the Eveready 2713 (6V) but a substitute is a 4-AA battery holder.
Note that Sylvania signed a contract in 1959 to supply radios and phonographs to the Golden Shield Corp. for distribution. The 2800 Series and 2901 models were exclusively made for Golden Shield.
The Sylvania 7P12E has an Ebony front with a white case. The Sylvania 7P12T has a white front with a Turquoise case.
- Bibliografia
- Transistor Radios (1994 Lane, page 109)
- Letteratura / Schemi (1)

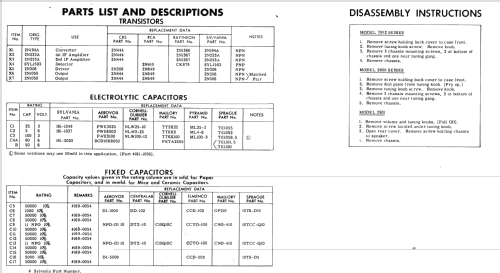

- Photofact Folder, Howard W. SAMS (Set 500, folder 17, dated 9-60)
- Letteratura / Schemi (2)
- Beitman Radio Diagrams, Vol. 20, 1960 (page 145)
- Autore
- Modello inviato da Peter Hoddow. Utilizzare "Proponi modifica" per inviare ulteriori dati.
