RDS-FM-Receiver R 1500 R

RDS-FM-Receiver R 1500 R; T+A Elektroakustik; (ID = 1596567) Radio RDS-FM-Receiver R 1500 R; T+A Elektroakustik; (ID = 1596568) Radio
RDS-FM-Receiver R 1500 R; T+A Elektroakustik; (ID = 1596569) Radio RDS-FM-Receiver R 1500 R; T+A Elektroakustik; (ID = 1596570) Radio
RDS-FM-Receiver R 1500 R; T+A Elektroakustik; (ID = 1596572) Radio RDS-FM-Receiver R 1500 R; T+A Elektroakustik; (ID = 1596573) Radio
RDS-FM-Receiver R 1500 R; T+A Elektroakustik; (ID = 1596574) Radio RDS-FM-Receiver R 1500 R; T+A Elektroakustik; (ID = 1596575) Radio
Use red slider bar for more.
RDS-FM-Receiver R 1500 R; T+A Elektroakustik; (ID = 1596567) Radio

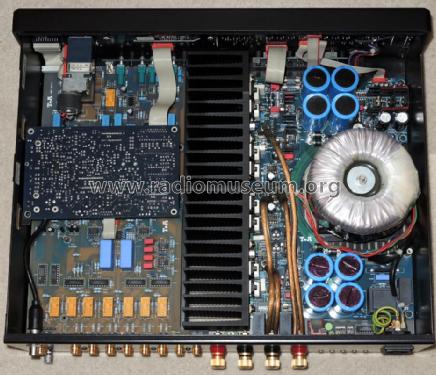

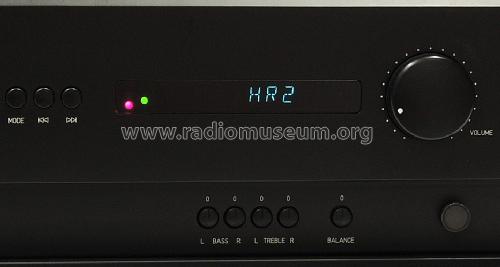

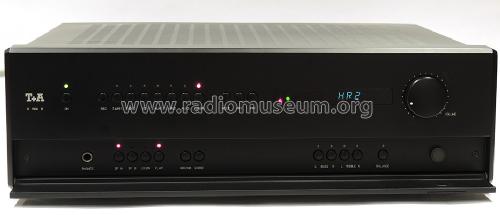

T+A Elektroakustik;: RDS-FM-Receiver R 1500 R [Radio] ID = 1596567 933x557
Select picture or schematic to display from thumbnails on the right and click for download.
For model RDS-FM-Receiver R 1500 R, T+A Elektroakustik; Herford

Country:  Germany
Manufacturer / Brand:  T+A Elektroakustik; Herford
Year: 1994–1999 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) Semiconductors present. 2SC1047 BC550 BC556 LC7218 LA1851 2SK170 BC546 NE5532 LA2230 LC7070 CD4051 CD4052 TL072 NE5534 RC4556 ULN2003 BD139 BD140 BF470 BF469 2N4403 2N4401 BC560 MJE15028 MJE15029 2SC3263 2SA1294 CD4094 L272 BC264 BD679 BD680 B80C1500 1N5402
Main principle PLL, Phase-locked loop; ZF/IF 10700 kHz; Hi-Fi-High End products
Wave bands FM Broadcast Band Only
Details Radio Control (+Remote Wire etc)
Power type and voltage Alternating Current supply (AC) / 115; 230 Volt
Loudspeaker - This model requires external speaker(s).
Power out 270 W (340 W max.)
from Radiomuseum.org Model: RDS-FM-Receiver R 1500 R - T+A Elektroakustik; Herford
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 440 x 138 x 380 mm / 17.3 x 5.4 x 15 inch
Notes

T+A RDS-FM-Receiver R 1500 R;

Empfangsteil:
Mitsumi-Frontend FE415-G11 mit ZF-Ausgang,
Tunerkreise, abgestimmt: 4
Frequenzbereich: 87,5 MHz ... 108 MHz
Anzeige des Stationsnamens (RDS-PS)
Empfindlichkeit an 75 Ohm:
Mono 0,9 µV, Stereo 28 µV (bei S/N 26 resp. 46 dB und 40 kHz Hub)
Übersteuerungsfestigkeit: 110 dBµV
Selektivität (Delta f = 300 kHz): Narrow 80 dB, Wide 60 dB
MPX-Filterung für 19 und 38 kHz

Verstärkerteil Vorstufe:
Eingangsempfindlichkeit Hochpegel 250 mV/20 kΩ
MM-Phono 1 mV ... 5 mV *, Eingangskapazität 100 pF ... 500 pF *
MC-Phono 60 µV ... 1000 µV *, Eingangsimpedanz 5 Ω ... 650 Ω *
(bei optional eingeb. Phono-Modul, * = durch Codierbrücken veränderbar,
Subsonic-Filter 3. Ordnung 14 Hz)
Ausgänge: Phones 22 Ω, Preamp out 22 Ω / 1 Veff nom., Tape 100 Ω / 250 mVeff
Frequenzgang: 3 Hz ... 400 kHz
Fremd/Geräuschspannungsabstand:
Hochpegel 104 / 109 dB, MM-Phono 82 db / 86 dB, MC-Phono 78 dB / 82 dB
Kanaltrennung: > 90 dB

Endstufe (beide Kanäle ausgesteuert, UNetz = 240 V):
Nennleistung pro Kanal 135 W an 8 Ω, 210 W an 4 Ω
Impulsleistung pro Kanal 170 W an 8 Ω, 310 W an 4 Ω
Leistungsbandbreite: 3 Hz ... 300 kHz
Frequenzgang (-3 dB): 2 Hz ... 400 kHz
Anstiegsgeschwindigkeit: 60 V/µs
Dämpfungsfaktor: >500
Geräuschspannungsabstand: > 110 dB

Netzteilsiebung: 80.000 µF
Leistungsaufnahme: max. 650 VA, Standby/Aus: 1 W
Netzspannung intern von 230 V auf 115 V umlötbar.

Erweiterungsmodule: Fernbedienungs-Set*, MM-Phono Modul, MC-Phono Modul.
*Fernsteuerung: Geber F2000AC, Empfänger E2000

Jeder Transistor/IC Typ nur 1x gelistet.
Net weight (2.2 lb = 1 kg) 12.7 kg / 27 lb 15.6 oz (27.974 lb)
Mentioned in -- Original-techn. papers.

Model page created by Bernhard Nagel. See "Data change" for further contributors.
