• Country
• Germany

• Manufacturer / Brand
• Technisch-Physikalische Werkstätten, (TPW), VEB; Thalheim (Ostd.)

• Year
• 1964

• Category
• Power supply/conditioner or battery or charger

• Radiomuseum.org ID
• 216878

• • alternative name: TPW

• Number of Transistors
• 12

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

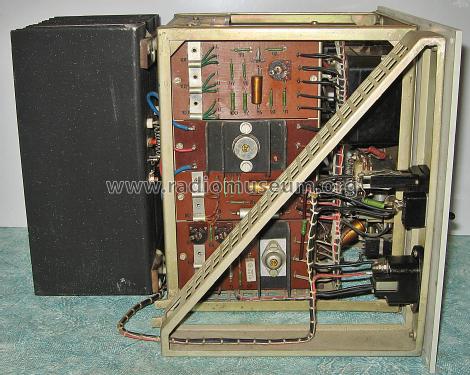

• Model: Transistor-Stromversorgungsgerät TG 1 - Technisch-Physikalische Werkst

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 255 x 250 x 300 mm / 10 x 9.8 x 11.8 inch

• Notes
• TG1 beinhaltet zusätzlich noch 6 Stück Germaniumdioden und 2 Stück Zenerdioden. Die entnehmbare Gleichspannung ist von 0,5 bis 15 V in Stufen grob und fein regelbar (dadurch quasi stufenlose Regelung). Eine elektronische Sicherung schaltet bei Überstrom ab, sie ist in Stufen (0,1/1,0/4,0 A) einstellbar.
  Das 3TG1 besteht aus drei unabhängigen TG1 in einem Gehäuse, durch Hintereinanderschaltung der Einsätze ist so eine Ausgangsspannung bis 45 V möglich.

• Net weight (2.2 lb = 1 kg)
• 10 kg / 22 lb 0.4 oz (22.026 lb)

• Mentioned in
• -- Original-techn. papers. (Bedienungsanleitung)

• Literature/Schematics (1)
• Radio und Fernsehen (DDR) (1964, Heft 19)

• Author
• Model page created by Tobias Flück. See "Data change" for further contributors.
