Wechselspannungs-Isolationsprüfgerät WIP 6

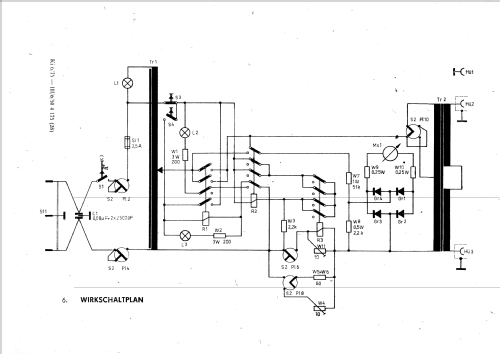

Wechselspannungs-Isolationsprüfgerät WIP 6; Technisch- (ID = 1265840) Equipment

Wechselspannungs-Isolationsprüfgerät WIP 6; Technisch- (ID = 1281221) Equipment

Wechselspannungs-Isolationsprüfgerät WIP 6; Technisch- (ID = 1281224) Equipment
Wechselspannungs-Isolationsprüfgerät WIP 6; Technisch- (ID = 1251970) Equipment Wechselspannungs-Isolationsprüfgerät WIP 6; Technisch- (ID = 1251971) Equipment
Wechselspannungs-Isolationsprüfgerät WIP 6; Technisch- (ID = 1251972) Equipment Wechselspannungs-Isolationsprüfgerät WIP 6; Technisch- (ID = 1251982) Equipment
Use red slider bar for more.

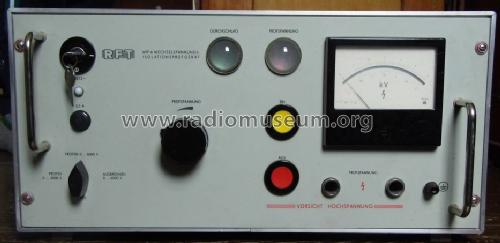

Wechselspannungs-Isolationsprüfgerät WIP 6; Technisch- (ID = 1251970) Equipment
Technisch-: Wechselspannungs-Isolationsprüfgerät WIP 6 [Equipment] ID = 1251970 933x454
Select picture or schematic to display from thumbnails on the right and click for download.
For model Wechselspannungs-Isolationsprüfgerät WIP 6, Technisch-Physikalische Werkstätten, (TPW), VEB; Thalheim (Ostd.)

Country:  Germany
Manufacturer / Brand:  Technisch-Physikalische Werkstätten, (TPW), VEB; Thalheim (Ostd.)
alternative name

TPW
Year: 1975 Category: Service- or Lab Equipment
Main principle ZF/IF keine kHz; none
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Wechselspannungs-Isolationsprüfgerät WIP 6 - Technisch-Physikalische Werkst
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 534 x 250 x 300 mm / 21 x 9.8 x 11.8 inch
Notes Prüfbereiche:
1. 500V...3000V
2. 500V...6000V
Sekundärer Abschaltstrom:
Prüfbereich 1: max. 50 mA
Prüfbereich 2: max. 50 mA
Max. Kapazität des Prüflings:
Prüfbereich 1: max. 40 nF
Prüfbereich 2: max. 20 nF
Spannungserhöhung bei einer Kapazität von 20 nF: 3%
Max. Ausbrennstrom: 60 mA max. 10 min.
Net weight (2.2 lb = 1 kg) 28 kg / 61 lb 10.8 oz (61.674 lb)
Source of data -- Original-techn. papers.

Model page created by Holger Drechsel. See "Data change" for further contributors.
