• Country
• People's Republic of China

• Manufacturer / Brand
• Tecsun 德生通用电器制造有限公司 Tecsun General Electric Manufacturing Co., Ltd; Dongguan (Guangdong, SC)

• Year
• 2010

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 202240

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors
• Si4734

• Main principle
• DSP, Digital Signal Processor; something special ? Please give information (notes)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Storage and/or dry batteries / 3 x 1,5 Volt

• Loudspeaker
• 2 Loudspeakers / Ø 5 cm = 2 inch

• Power out
• 0.5 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: DSP Receiver PL-390 - Tecsun 德生通用电器制造有限公...

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 184 x 89 x 27 mm / 7.2 x 3.5 x 1.1 inch

• Notes

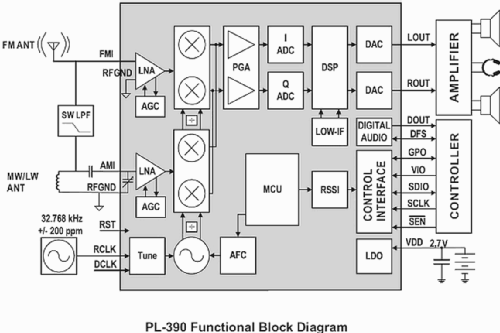

• Der Reise-Empfänger Tecsun PL-390 entspricht dem Modell PL-380, ist aber mit 2 Lautsprechern für Stereo-Wiedergabe auch ohne Kopfhörer eingerichtet. Technik und Empfangsteil gleichen den Tecsun DSP-Radios wie z.B. auch das Modell PL-300WT. Die Konstruktion basiert auf dem DSP-Mikrochip SI4734 von Silicon Labs, USA, das alle Empfangssignale digitalisiert verarbeitet.

  Wesentliche Unterschiede zum Modell PL-380 sind:
  Stereo-Lautsprecher eingebaut, Stereo-Wiedergabe damit nicht nur über Kopfhörer,
  Line In Betrieb (Mp3-Player über die LineIn-Buchse anschliessbar).
  Externer Antennen-Anschluß vorhanden für AM/KW/SW

  Frequenzbereiche FM : 64 ~ 108MHz (Russia 64 ~ 108MHz, Japan 76 ~ 108MHz, USA 87.5 ~ 108MHz)
  Frequenzbereiche MW : 522 ~ 1620kHz mit 9 kHz Raster für Europa und 520 ~ 1710kHz mit 10kHz Raster (USA)
  Frequenzbereiche LW : 153kHz bis 513kHz
  Frequenzbereiche SW : 2300kHz bis 21950kHz.

  Rauschgrenze(Sensitivity): FM band <3µV =30dB, MW band <1mV/m =26dB, LW band <10mV/m =26dB, SW band <20µV =26dB.
  Trennschärfe (Selectivity):
  FM >60dB, MW >60 dB, LW >60 dB, AM >60 dB,
  AM IF Bandbreite zw. 1, 2, 3, 4 und 6kHz umschaltbar.

  Ausstattung:
  LCD Anzeige, zuschaltbare Hintergrundbeleuchtung 8 Sek.
  Sieben Möglichkeiten der Senderwahl:
  1. Easy Tuning Mode (ETM/ATM), 2. Jog-Dial manuelle Senderabstimmung 3. AutoScan für FM, MW, LW & SW, 4. Über PreSetting manuelle Rasterabstimmung 5.) Über Pre-Setting Auto Rasterabstimmung 6. Über Pre-Setting Adress-Direkteingabe und 7. Frequenz Direkt-Eingabe Senderspeicher: 550 Plätze, 100 jew. für MW / FM und LW, 250 für SW LCD Bildschirm zeigt Frequenz, Eingangsspannung als dbµV und Signalstärke als db an, S/N (Signal-Noise, Rauschabstand), Uhr & Alarm, Temperatur (°C oder °F, stellt sich automatisch um, orientiert an der 9 oder 10 kHz-Rastung) wie den Batterieladestand, 12/24 Stunden Uhrzeitanzeige 1 Weckzeit, eine Alsrmzeit, Sleepfunktion von 1 bis 120 Minuten. Light & Snooze Funktion – 5 Minuten, 3 mal Wiederholung, Smart On/Off Schalter, FM Mono & Stereo Umschaltung, Keylock Funktion. Eingebaute DC 5V USB Buchse, Kopfhörer-Buchse, FM / AM Antennen-Buchse Eingebaute Ladeschaltung für Ni-MH AA-Akkus über USB 5V/250mA (oder optionalem USB-Ladeadapter). Batteriebestückung 3x AA / 1,5V Mignon-Batterien Original-Zubehör: 1 Stereo Kopfhörer, 1 USB Kabel, 1 Schutztasche, 1 externe FM/AW Antenne.
  Gehäusefarben in Schwarz, Grau und Silber.

• Net weight (2.2 lb = 1 kg)
• 0.315 kg / 0 lb 11.1 oz (0.694 lb)

• Price in first year of sale
• 69.00 EUR

• Source of data
• - - Manufacturers Literature

• Author
• Model page created by Rainer Juergensen. See "Data change" for further contributors.
