Tunable MW LOOP Antenne AN-200

Tunable MW LOOP Antenne AN-200; Tecsun 德生通用电器... (ID = 1838401) Antenna
Tunable MW LOOP Antenne AN-200; Tecsun 德生通用电器... (ID = 1838455) Antenna Tunable MW LOOP Antenne AN-200; Tecsun 德生通用电器... (ID = 1838456) Antenna
Tunable MW LOOP Antenne AN-200; Tecsun 德生通用电器... (ID = 1838460) Antenna Tunable MW LOOP Antenne AN-200; Tecsun 德生通用电器... (ID = 1838461) Antenna
Use red slider bar for more.
Tunable MW LOOP Antenne AN-200; Tecsun 德生通用电器... (ID = 1838455) Antenna
Tecsun 德生通用电器...: Tunable MW LOOP Antenne AN-200 [Antenna] ID = 1838455 774x1000
Select picture or schematic to display from thumbnails on the right and click for download.
For model Tunable MW LOOP Antenne AN-200, Tecsun 德生通用电器制造有限公司 Tecsun General Electric Manufacturing Co., Ltd; Dongguan (Guangdong, SC) :
Herstellerinfo

Country:  People's Republic of China
Manufacturer / Brand:  Tecsun 德生通用电器制造有限公司 Tecsun General Electric Manufacturing Co., Ltd; Dongguan (Guangdong, SC)
Year: 2010 ? Category: Antenna (Aerial) or Coupler
Main principle RF-Circuit or wave trap (separate, can also be an antenna with amp.)
Wave bands Broadcast only (MW).
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Tunable MW LOOP Antenne AN-200 - Tecsun 德生通用电器制造有限公...
Material Modern plastics (no Bakelite or Catalin)
Dimensions (WHD) 228 x 228 x 35 mm / 9 x 9 x 1.4 inch
Notes

Passive MW Rahmenantenne, Magnetantenne, mit entsprechender Richtcharakteristik.

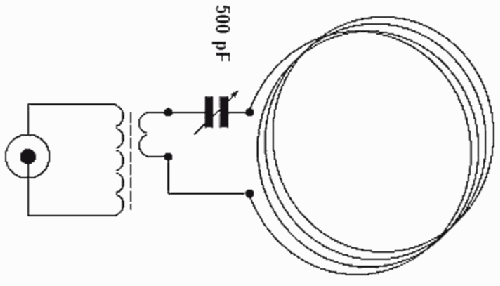

Entspricht einem abstimmbaren Parallelschwingkreis von 520 - 1710 kHz

Der Anschluß an den Empfänger kann mit beiliegenden Kabel oder induktiv erfolgen. Dazu stellt man die Rahmenantenne in die unmittelbare Nähe des Empfängers und richtet das ganze zum gewünschten Sender aus. Voraussetzung für eine induktive Ankopplung ist allerdings eine im Empfänger eingebaute MW-Ferritantenne.

Diese Tecsun Antenne wir unter verschiedenen Hersteller Namen verkauft:

Kaito AN-200
Grundig AN-200
Eton AN-200

AN-200 (ohne Firmenbezeichnung)
siehe dazu auch die hochgeladenen Fotos

Price in first year of sale 25.00 USD

Model page created by Rohlanda Redl. See "Data change" for further contributors.



All listed radios etc. from Tecsun 德生通用电器制造有限公司 Tecsun General Electric Manufacturing Co., Ltd; Dongguan (Guangdong, SC)
Here you find 22 models, 21 with images and 9 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
