Exportmodell? 1214

Exportmodell? 1214; Tefag; Telephon (ID = 2021429) Radio Exportmodell? 1214; Tefag; Telephon (ID = 2021631) Radio
Exportmodell? 1214; Tefag; Telephon (ID = 2021632) Radio Exportmodell? 1214; Tefag; Telephon (ID = 2021633) Radio
Use red slider bar for more.
Exportmodell? 1214; Tefag; Telephon (ID = 2021429) Radio
Tefag; Telephon: Exportmodell? 1214 [Radio] ID = 2021429 1400x1234
Select picture or schematic to display from thumbnails on the right and click for download.
For model Exportmodell? 1214, Tefag; Telephon Aktiengesellschaft vorm. J. Berliner:

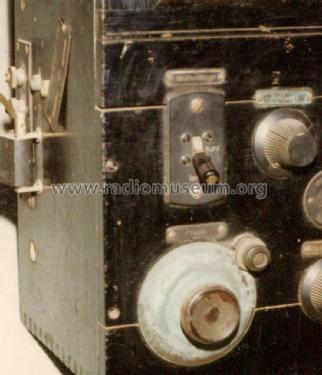

Analoges Foto von 1990er Jahren von Thorsten Lindner. Spulenkoppler und Röhren sind falsch. 4 Telefunkensockel mit daneben je ein Paar Klemmen für Eisenwasserstoffwiderstände. Kein RTV-Stempel aber Rückkopplung.

Country:  Germany
Manufacturer / Brand:  Tefag; Telephon Aktiengesellschaft vorm. J. Berliner
alternative name

Telephon-Fabrik, AG vorm. J. Berliner
Year: 1924/1925 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4:
Main principle TRF with regeneration; ZF/IF 1 kHz; 2 AF stage(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Storage and/or dry batteries
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Exportmodell? 1214 - Tefag; Telephon
Material Wooden case
Dimensions (WHD) 270 x 180 x 270 mm / 10.6 x 7.1 x 10.6 inch
Notes

In den 1990er-Jahren bekam ich diese beiden Fotos. Im Vergleich zeigt das Gerät eine bedienbare Rückkopplung, also einen Bedienungsknopf mehr. Das Gerät führt aber die Typen-Nummer 1214.

Siehe Bild des "normalen" Sekundär-Vierlampen-Emfpänger mit Rückkopplung aus Zeitschrift Der Funker von 1925. Möglich ist noch, dass der Typ 1214 für die Produktion nachträglich eine Änderung erfuhr und diese erste Version nicht auf den Markt kam. Wer kann bei jenem Modell 1214 Ausgaben anlegen und das Originalbild beisteuern?

Net weight (2.2 lb = 1 kg) 4.3 kg / 9 lb 7.5 oz (9.471 lb)
External source of data Foto von Thorsten Lindner

Model page created by Ernst Erb. See "Data change" for further contributors.
