Tefagon 23L Gleichstrom

Tefag; Telephon Aktiengesellschaft vorm. J. Berliner

Data
Forum
Pictures
Collections

  • Year
  • 1929–1931
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 4846
    • alternative name: Telephon-Fabrik, AG vorm. J. Berliner

 Technical Specifications

  • Number of Tubes
  • 2
  • Main principle
  • TRF with regeneration; 1 AF stage(s)
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Direct Current supply (DC) / 220 Volt
  • Loudspeaker
  • Magnetic loudspeaker (reed) generic.
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Tefagon 23L [Gleichstrom] - Tefag; Telephon
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 380 x 380 x 160 mm / 15 x 15 x 6.3 inch
  • Notes
  • Kapazitive Rückkopplung [569].
  • Price in first year of sale
  • 157.00 RM !
  • Circuit diagram reference
  • Röhren in FS-Bestückungstabellen
  • Literature/Schematics (2)
  • Katalog: Ohlendorf u. Francke, Hannover, 1929/30, Seite 42

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Tefag; Telephon: Tefagon 23L

Threads: 2 | Posts: 3

Meiner Meinung nach entspricht die Abbildung der Wechselstromausführung Tefagon 23LW mit den Röhren REN1004, RE134 und RGN1500.

Könnte mir vielleicht jemand mit der Schaltung für den 23LW weiterhelfen. Ein Schaltplan ist offenbar nicht greifbar, vielleicht gibt es eine (handgezeichnete) Rekonstruktion der Schaltung aus dem Modell.

Besten Dank und freundliche Grüße

HB



Helmut Braun, 25.Apr.11

Weitere Posts (2) zu diesem Thema.

Dear Friends,

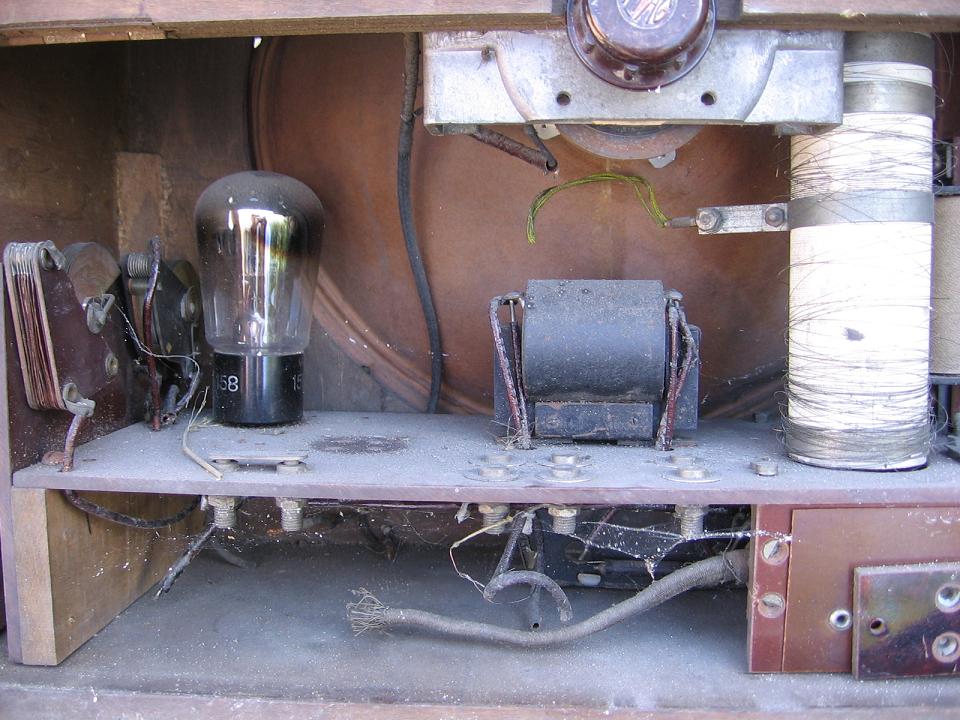

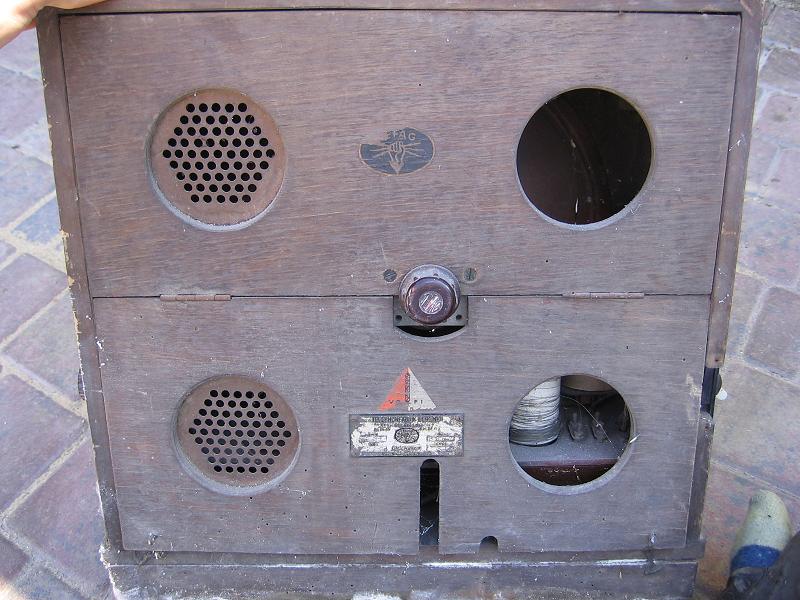

I need TEFAG 23LG photos, especially under chassis (coils photos).
My specimen is not complete.

I will be grateful for help.

Attachments

Maciej Bialecki, 16.Sep.08

Weitere Posts (1) zu diesem Thema.
