KW-Empfänger KS-9

KW-Empfänger KS-9; TeKaDe TKD, (ID = 902578) Amateur-R
Use red slider bar for more.
KW-Empfänger KS-9; TeKaDe TKD, (ID = 902578) Amateur-R

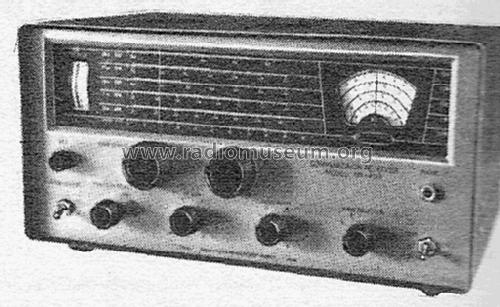

TeKaDe TKD,: KW-Empfänger KS-9 [Amateur-R] ID = 902578 512x315
Select picture or schematic to display from thumbnails on the right and click for download.
For model KW-Empfänger KS-9, TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg:
Funkschau 12/63 Seite 868

Country:  Germany
Manufacturer / Brand:  TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg
alternative name

Felten & Guilleaume || Südd.Telefon-App., Kabel- und Drahtwerke AG || Telade
Brand
KD
Year: 1963 ?? Category: Amateur-Receiver (amateur bands, may include broadcast bands)
Valves / Tubes 9: 6BA6 6BE6 6BA6 6BA6 6BA6 6AL5 12AT7 6AR5 5Y3
Main principle Superhet with RF-stage; ZF/IF 455 kHz
Wave bands Broadcast plus more than 2 Short Wave bands.
Details
Power type and voltage Alternating Current supply (AC)
Loudspeaker
Power out
from Radiomuseum.org Model: KW-Empfänger KS-9 - TeKaDe TKD, Süddeutsche
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 420 x 270 x 215 mm / 16.5 x 10.6 x 8.5 inch
Notes Einfachsuper mit HF-Vorstufe; Frequenzbereiche: 0,54 - 30 MHz in 4 Bereichen. Bandspreizung für alle Amateurbänder; ZF - 455 kHz; 13 Kreise,- davon 3 abstimmbar; S-Meter; Störbegrenzer-BFO; Sende-Empfangs-Schalter.
Eingangsempfindlichkeit 1 µV, 3 db-Trennschärfe +/- 1,5 kHz.
Net weight (2.2 lb = 1 kg) 10.2 kg / 22 lb 7.5 oz (22.467 lb)
Price in first year of sale 498.00 DM
Mentioned in Funkschau (12/63 Seite 868)

Model page created by Egon Strampe. See "Data change" for further contributors.
