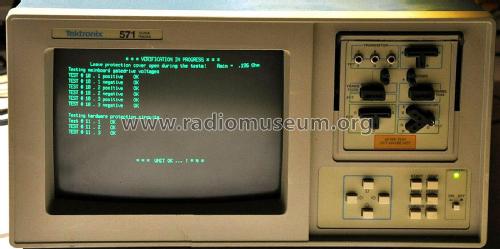

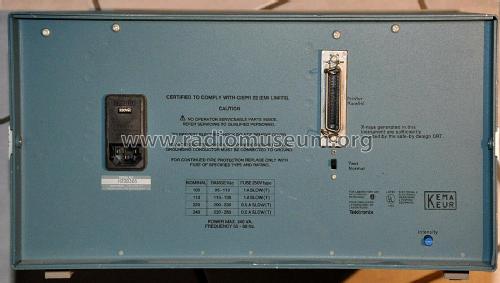

Curve Tracer 571

Tektronix; Portland, OR

Data
Forum
Pictures
Collections

  • Year
  • 1988–1995 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 315150

 Technical Specifications

  • Number of Tubes
  • 1
  • Valves / Tubes
  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 100; 110; 220; 240 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Curve Tracer 571 - Tektronix; Portland, OR
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 14.6 x 8.1 x 13.8 inch / 371 x 206 x 351 mm
  • Notes

  • Curve Tracer, mit dem die Kennlinien von NPN und PNP Bipolar Transistoren, Dioden, Feldeffekttransistoren (P- und N-Channel) und Thyristoren sowie Triacs aufgenommen werden kann. Die Anzeige erfolgt über einen 9 Zoll großen CRT Display.

    Vce: 0.5-100 V positiv und negativ mit einem maximalen Strom von 2 A bis 50 V und 1 A bis 100 V
    Ib: 0.5 µA/step bis 20 mA/step mit 1 bis 10 steps
    Vg: 0.1 V/step bis 1 V/step mit einer Abstufung von 1-2-5

    Bietet die Möglichkeit eine Kennlinie im RAM zu speichern und mit einer zweiten direkt graphisch zu vergleichen.

  • Net weight (2.2 lb = 1 kg)
  • 19.8 lb (19 lb 12.8 oz) / 8.989 kg
  • Mentioned in
  • - - Manufacturers Literature
  • Author
  • Model page created by Raphael Schwierz. See "Data change" for further contributors.
