Oscilloscope 422

Oscilloscope 422; Tektronix; Portland, (ID = 2330073) Equipment Oscilloscope 422; Tektronix; Portland, (ID = 761827) Equipment
Oscilloscope 422; Tektronix; Portland, (ID = 765570) Equipment Oscilloscope 422; Tektronix; Portland, (ID = 765571) Equipment
Oscilloscope 422; Tektronix; Portland, (ID = 765572) Equipment Oscilloscope 422; Tektronix; Portland, (ID = 765573) Equipment

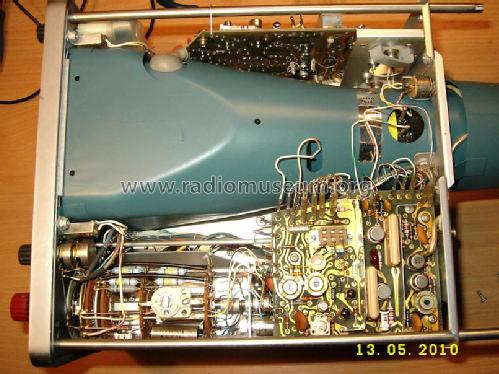

Oscilloscope 422; Tektronix; Portland, (ID = 765574) Equipment Oscilloscope 422; Tektronix; Portland, (ID = 765575) Equipment
Oscilloscope 422; Tektronix; Portland, (ID = 765577) Equipment Oscilloscope 422; Tektronix; Portland, (ID = 765578) Equipment
Use red slider bar for more.
Oscilloscope 422; Tektronix; Portland, (ID = 2330073) Equipment
Tektronix; Portland,: Oscilloscope 422 [Equipment] ID = 2330073 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model Oscilloscope 422, Tektronix; Portland, OR:
422 with AC/DC option.

Country:  United States of America (USA)
Manufacturer / Brand:  Tektronix; Portland, OR
Year: 1965–1975 Category: Service- or Lab Equipment
Valves / Tubes 4: 8056 8056 8393 T4220
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands - without
Details
Power type and voltage Line / Storage batteries (perhaps also batteries) / 115; 230 / int. DC 24 / ext. DC 11.5 - 35 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Oscilloscope 422 - Tektronix; Portland, OR
Material Metal case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 10 x 7 x 14 inch / 254 x 178 x 356 mm
Notes Tektronix 422 ist ein tragbares Dual-Channel Oszilloskop bis 15 MHz Bandbreite.
Vertikal: 10mV/div - 20V/div in 11 Stufen.
Sweep: 0,5µs/div. - 0,5s/div in 19 Stufen.
Modi: CH1-CH2-CHOPPED-ALT-ADD wobei Kanal 2 auch invertiert werden kann und so in Stellung ADD eine Amplituden-Differenzmessung erfolgen kann.
Als Option (422 Mod 125B) ist mit einer AC/DC Stromversorgung auch Betrieb mit eingebauten Akkus oder mit einer externen Gleichspannung möglich.
Tiefe mit AC-DC Stromversorgung: 16,5 inch.
Ohne Änderung der Modelltype ab 1968 mit FETs statt Nuvistoren.
Dieses Modell war zuletzt 1975 im Tektronix Katalog gelistet.
Net weight (2.2 lb = 1 kg) 22 lb 6 oz (22.375 lb) / 10.158 kg
Price in first year of sale 1'400.00 $
Mentioned in - - Manufacturers Literature (Tektronix Catalog No. 24, 1965/66, p.25)
Literature/Schematics (1) - - Manufacturers Literature (Tektronix Catalog No. 28, 1969, p.39)
Literature/Schematics (2) Tektronix Catalog 1975, p.322
Literature/Schematics (3) -- Original-techn. papers.

Model page created by Franz Harder. See "Data change" for further contributors.



All listed radios etc. from Tektronix; Portland, OR
Here you find 330 models, 321 with images and 75 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Tektronix; Portland,: Oscilloscope 422
Threads: 1 | Posts: 2
Hits: 1982     Replies: 1
tektronix: 422; Oscilloscope
Martin Mehlhose
12.May.12
  1

Es gibt vom 422 zwei verschiedene Versionen:

Die frühe Version, enthält die drei in der Bestückungsliste genannten Nuvistoren

Die spätere Version, hier sind diese durch FET ersetzt worden.

Einen Revisionsbuchstaben A, (wie zB 453, 454) hat die spätere Version nicht.

Optische Unterschiede gibt es ebenfalls nicht.

Erkennung der Version, Schnelltest:

Einschalten und zählen. Ist er bei drei schon da, dann ist es die neuere Version, der 422 mit den Nuvistoren läßt bis 5 oder 6 zählen bis er den Beam zeigt.

422 sind robuste sehr zuverlässige Geräte. Da sie keinen Lüfter und auch keine Belüftung haben sind sie dicht, sie sehen innen fast immer aus als wären sie nagelneu.

Pius Steiner
13.May.12
  2

Der 422 taucht erstmals im Katalog von 1965 als Neu gekennzeichnet auf. Der 422 war  das erste 4xx Gerät im Katalog. Der R422 wird im folgenden Jahr (1966) erneut als Neu markiert (R meint Rackversion).  Gleichzeitig wurde der 453/R453 angekündigt. 1968 waren dann die folgenden 3 Typen erhältlich:
422, R422
453, R453
454, R454
