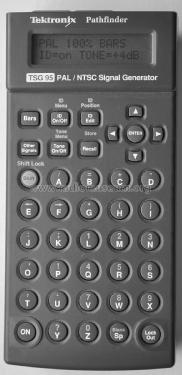

Pathfinder PAL/NTSC Signal Generator TSG 95

Tektronix; Portland, OR

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1995 ?
  • Kategorie
  • Service- oder Labor-Ausrüstung
  • Radiomuseum.org ID
  • 269113

 Technische Daten

  • Anzahl Transistoren
  • Halbleiter vorhanden.
  • Halbleiter
  • Wellenbereiche
  • - ohne
  • Betriebsart / Volt
  • Batterien / Niedervolt Stromversorgung (power jack) / AA: 8 x 1,5 / NiCd: 9,6 / DC: 9 - 15 Volt
  • Lautsprecher
  • - - Kein Ausgang für Schallwiedergabe.
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast
  • von Radiomuseum.org
  • Modell: Pathfinder PAL/NTSC Signal Generator TSG 95 - Tektronix; Portland, OR
  • Form
  • Kleines Reisegerät oder «Taschengerät» < 20 cm.
  • Abmessungen (BHT)
  • 91.44 x 190.5 x 55.8 mm / 3.6 x 7.5 x 2.2 inch
  • Bemerkung

  • The TSG 95 is a handheld PAL/NTSC Signal Generator designed for use in installation and maintenance of analog composite video systems.The TSG 95 generator provides a powerful combination of test signals,ID capabilities, and other features, in particular 20 user-selected test signals in PAL and NTSC and 21 in zero setup Japan NTSC.

    Stereo audio outputs with L/R identification.

    The TSG 95 may be operated from the AC adapter provided, from eight AA size batteries, or from an optional 9.6V NiCad battery pack which can also be charged in place.

  • Nettogewicht
  • 0.480 kg / 1 lb 0.9 oz (1.057 lb)
  • Literaturnachweis
  • - - Manufacturers Literature
  • Autor
  • Modellseite von Antonio Marra angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
