• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Templetone Radio Mfg. Corp. (Temple); Mystic, New London, CT

• Anno
• 1946

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 63267

• • Brand: Temple

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• 12SA7 12SK7 12SQ7 50L6GT 35Z5GT

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / 110 - 120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5 inch = 12.7 cm

• Materiali
• Mobile in legno

• Radiomuseum.org

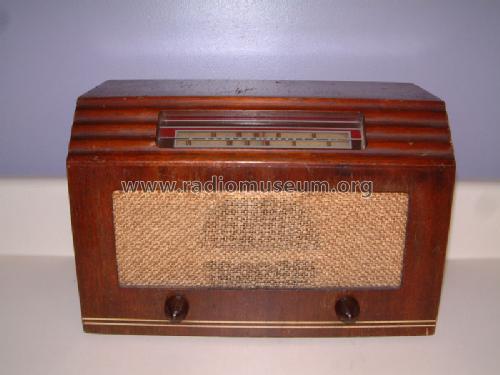

• Modello: Temple E-514 - Templetone Radio Mfg. Corp.

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Annotazioni

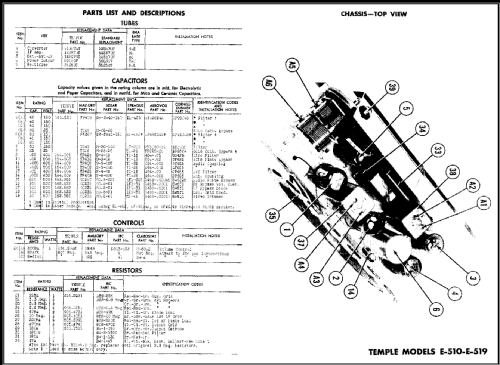

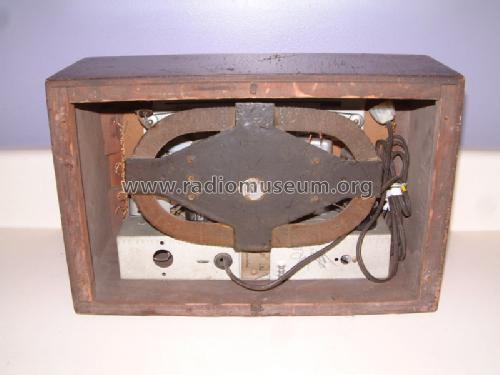

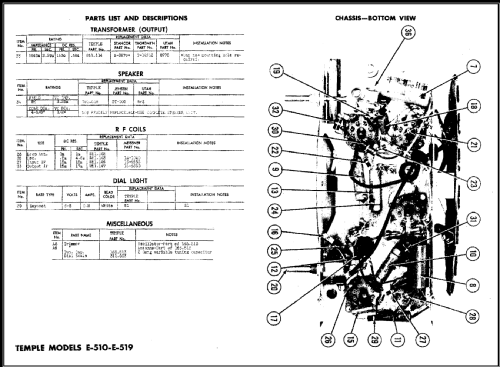

• Photofact folder 462-3 shows the chassis for E-510 through E-519 with different cases (picture for E-514 only). All have a self contained loop antenna.

• Fonte esterna dei dati
• Ernst Erb

• Fonte dei dati
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Riferimenti schemi
• Rider's Perpetual, Volume 15 = 1947 and before

• Bibliografia
• Collector's Guide to Antique Radios 4. Edition

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Dat 7-46, set 2, folder 462-3)

• Letteratura / Schemi (2)
• Radio Retailing (Radio & Television R.) (January 1946 page 21. March 1946 page 99.)

• Letteratura / Schemi (3)
• Machine Age to Jet Age II (page 355.)

• Altri modelli

• In questo link sono elencati 59 modelli, di cui 35 con immagini e 53 con schemi.
