Amplificateur 612 Tourne-Disques Radio

Teppaz; Lyon

Data
Forum
Pictures
Collections

  • Year
  • 1947/1948
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 196354

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Superheterodyne (common); 3 AF stage(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Details
  • Record Player (not changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 89-240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 12 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Amplificateur 612 Tourne-Disques Radio - Teppaz; Lyon
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 500 x 330 x 330 mm / 19.7 x 13 x 13 inch
  • Notes

  • Amplificateur à même caractéristiques et même présentation que l'Amplificateur 612 Tourne-Disques, mais avec coffret renfermant en supplément un châssis radio 612.

    3 gammes d'ondes : GO de 155 à 390 kHz, PO de 520 à 1600 kHz, OC de 5.9 à 19 MHz. Étage supplémentaire BF. Réglage de tonalité.

    Platine tourne-disques 78 t/mn à régulateur de vitesse et arrêt automatique, pickup électro-magnétique. Moteur 3 vitesses et tête réversible sur demande.

    Coffret métallique, emaillé au four, noir ou havane.

    Survolteur-dévolteur réglable de 89 à 240 volts par plots de 7 volts.
    Version 25 périodes sur demande.
    Ce modèle existe aussi en version avec alimentation sur secteur et batterie.
    Tropicalisation sur demande.

  • Net weight (2.2 lb = 1 kg)
  • 24 kg / 52 lb 13.8 oz (52.863 lb)
  • Literature/Schematics (1)

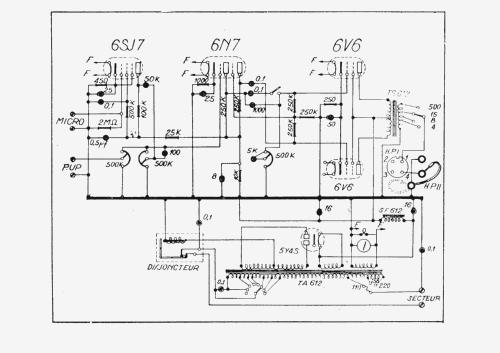

  • -- Schematic
  • Literature/Schematics (2)
  • -- Original prospect or advert
  • Author
  • Model page created by Olivier Palix. See "Data change" for further contributors.
