• Country
• Czechoslovakia

• Manufacturer / Brand
• Tesla; Praha, Bratislava etc.

• Year
• 1956

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 101083

• • Brand: Supraphon

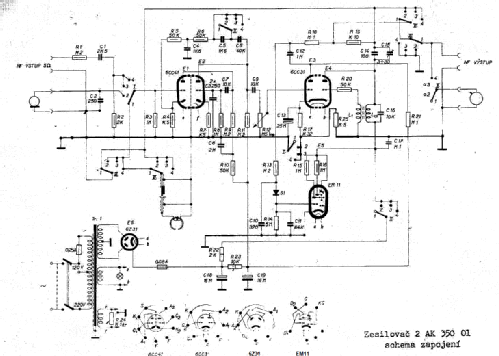

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• 6CC41 6CC31 6Z31 EM11

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Other Combination - see Notes

• Power type and voltage
• Alternating Current supply (AC) / 120-220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: Adaptor 2AN38000 - Tesla; Praha, Bratislava etc.

• Shape
• Chassis only or for «building in»

• Notes
• Verstärker-Abmessungen: 315×230×80 mm; Aufsatzgerät: 320×200×90 mm.

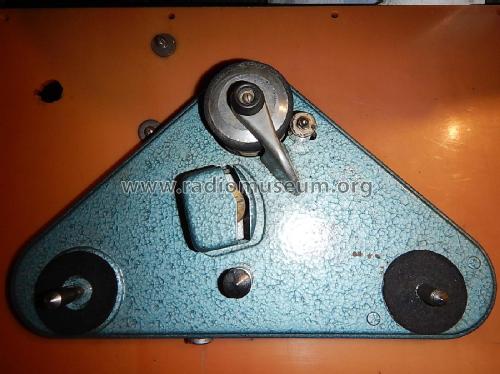

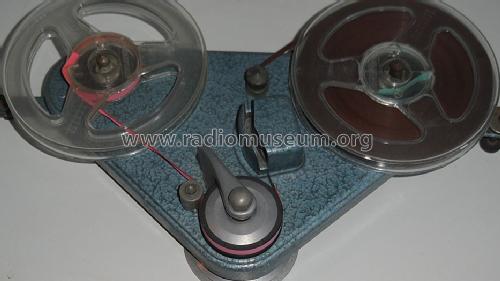

  Tonbandgerät-Adapter aufgesetzt auf ein Plattenspielerlaufwerk ergibt Tonbandgerät 1/2-Spur 19 cm/s bei 78 UpM Plattenspielergeschwindigkeit; Übertragungsbereich: 120...5000 Hz; Spulen-Ø 12 cm.
  Diese Baugruppe wurde bei mehreren Radio-Phonokombinationen / Musiktruhen unter der Marke Supraphon eingesetzt.

• Source of data
• -- Collector info (Sammler)

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
