RC-Generator BM344 5 tubes, 60 VA

Tesla; Praha, Bratislava etc.

Data
Forum
Pictures
Collections

  • Year
  • 1959 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 306627
    • Brand: Supraphon

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 120; 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: RC-Generator BM344 [5 tubes, 60 VA] - Tesla; Praha, Bratislava etc.
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 330 x 270 x 240 mm / 13 x 10.6 x 9.4 inch
  • Notes

  • RC-Generator mit Glühlampenstabilisierung

    Frequenzbereiche:
    I:    20 - 200 Hz
    II:   200 - 2000 Hz
    III:  2 - 20 kHz
    IV: 20 - 200 kHz
    V:  0,2 - 1,4 MHz

    Ausgangsspannung: 0 - 10 V
    Ausgangsabschächer in Stufen: -50, -40, -30, -20, -10, 0, +10, +20 dB (auf 1V bezogen)
    Verzerrung: von 20 Hz bis 200 kHz ≤ 0,5%
                      über 200 kHz              > 0,5%
    Frequenzgang: im ganzen Bereich ± 1 dB

    Sicherungen: Netzsicherung 0,5 A für 220 V
                        Netzsicherung 1,0 A für 120 V
                        Anodensicherung: 0,16 A
    Leistungsaufnahme: 60 W

    Siehe auch RC-Generator BM344 mit 4 Röhren und 2 Halbleiter-Dioden an Stelle der Röhre 6B32

  • Net weight (2.2 lb = 1 kg)
  • 10 kg / 22 lb 0.4 oz (22.026 lb)
  • Mentioned in

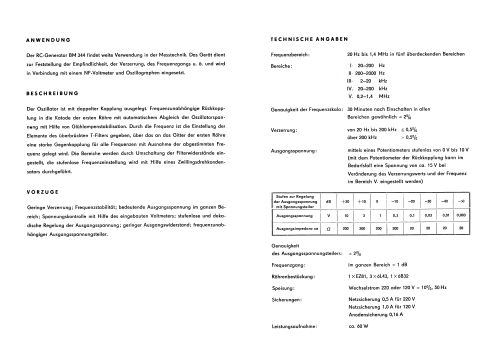

  • -- Original prospect or advert
  • Author
  • Model page created by Markus Müllner. See "Data change" for further contributors.
