Rekreant 3103 AB mit Röhren 1H33

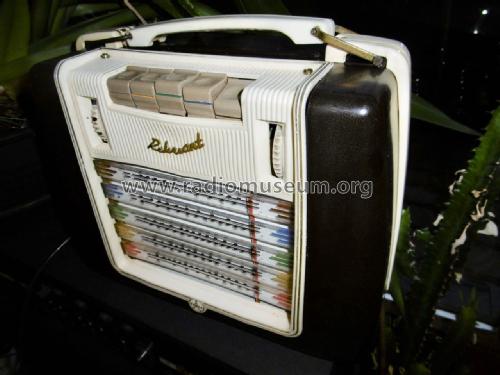

Rekreant 3103 AB; Tesla; Praha, (ID = 1476005) Radio Rekreant 3103 AB; Tesla; Praha, (ID = 1579096) Radio
Rekreant 3103 AB; Tesla; Praha, (ID = 1579102) Radio Rekreant 3103 AB; Tesla; Praha, (ID = 1579103) Radio

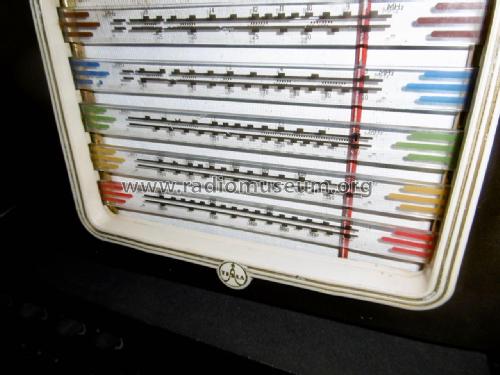

Rekreant 3103 AB; Tesla; Praha, (ID = 2247019) Radio Rekreant 3103 AB; Tesla; Praha, (ID = 2247020) Radio
Rekreant 3103 AB; Tesla; Praha, (ID = 2247021) Radio
Use red slider bar for more.
Rekreant 3103 AB; Tesla; Praha, (ID = 1476005) Radio
Tesla; Praha,: Rekreant 3103 AB [Radio] ID = 1476005 800x533
Select picture or schematic to display from thumbnails on the right and click for download.
For model Rekreant 3103 AB mit Röhren 1H33, Tesla; Praha, Bratislava etc.

Country:  Czechoslovakia
Manufacturer / Brand:  Tesla; Praha, Bratislava etc.
Brand

Supraphon
Year: 1957 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: 1H33 1F33 1F33 1AF33 1L33
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Line / Batteries (any type) / 120; 220 / 2 x 45; 3 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 0.1 W (unknown quality)
from Radiomuseum.org Model: Rekreant 3103 AB [mit Röhren 1H33] - Tesla; Praha, Bratislava etc.
Material Bakelite or Plastics (type unknown)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 285 x 235 x 155 mm / 11.2 x 9.3 x 6.1 inch
Notes

Hersteller: Tesla Přelouč n. p.

Wellenbereiche:
  - KW1 16-35m,
  - KW2 40-100m,
  - MW1 110-250m,
  - MW2 250-575m,
  - LW 1000-2000m

Das Gehäuse gab es in verschiedenen Farben: braun, dunkelrot, grün, grau und blau.



Das Schaltbild von diesem Modell ist identisch mit dem Modell Rekreant 3103 AB mit Röhre 1H34

Wie in der dort abgelegten technischen Unterlage erwähnt, erfolgt die richtige Einstellung der Anodenspannung und der Heizspannung je nach Modell wie folgt:

Mit dem R17
Ua = 90V ±2V

Mit dem R18
Uf = 1,33V ±0,02V für die 33'er Röhren
Uf = 1,25V ±0,05V für die 34'er Röhren



Model page created by Chris Lepiarczyk. See "Data change" for further contributors.
